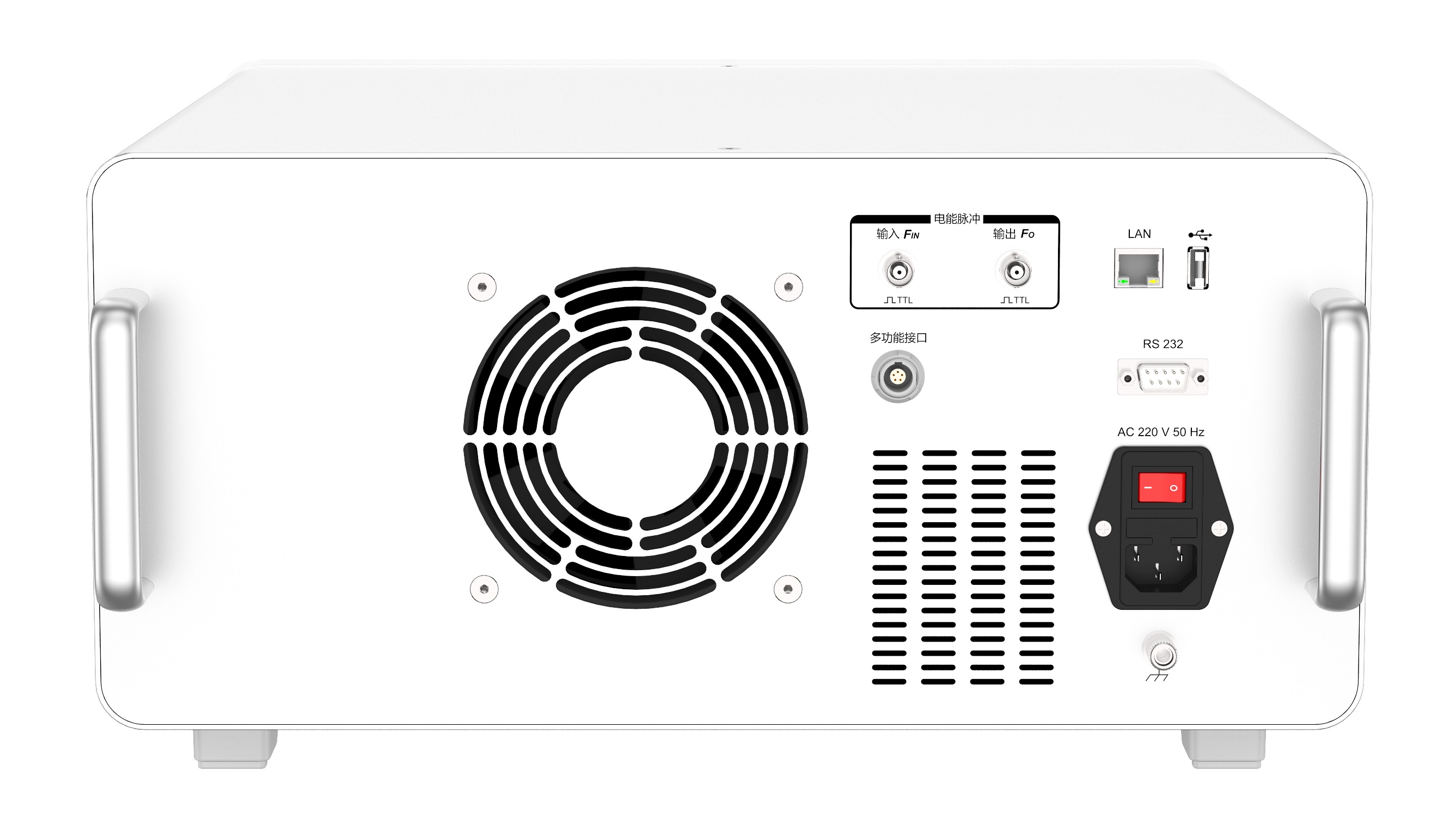

TA4300 電力品質校正器

TA4300 は、3 相電力品質アナライザ校正器です。電圧/電流出力機能、高調波機能、AC電源出力機能、ACエネルギーテスト機能を統合しています。電力品質アナライザの電圧変動、フリッカー、高調波、間高調波、電圧スウェル、電圧ディップ、3PH アンバランスをテストできます。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TA4300
製品ブランド：
TUNKIA

TA4300 電力品質校正器

1. 概要

TA4300 3PH 電力品質校正器です。電圧を積分します/電流出力機能，高調波関数，AC電源出力関数、交流エネルギーテスト機能. 電圧変動、ちらつき、電圧テストが可能です。高調波、間高調波、電圧スウェル、電圧ディップ、3PH アンバランス電力品質アナライザ。

2. 特徴

• 3PH電圧出力：1V～528V

• 3PH電流出力：0.2mA～22A

• 周波数：45Hz～65Hz（オプションで400Hz）

• UI位相：0°～360°

• 電圧・電流精度等級：0.02

• 高調波：2nd～99セント出力

• 間高調波：0.1～99.9倍出力

• ちらつき，電圧スウェル，電圧ディップおよび短時間中断機能

• 電気エネルギーパルス入出力機能

• 液晶タッチスクリーン

• ソフトウェアのテスト（オプション）

3. アプリケーション

TA4300 電力品質校正器アプリケーション

4. 特徴

☆ ワイド出力

TA4300 電力品質校正器ワイド出力

• それは会うことができますほとんどの三相/単相電力品質メーター。

☆ 複数出力モード

TA4300 電力品質校正器複数出力モード 1

• “ダイレクト出力」モード，ユーザーは物理キーまたは物理キーで出力値を設定できますタッチスクリーン.

• 3相単位調整または単相調整。

☆ 複数出力モード

TA4300 電力品質校正器複数出力モード 2

• 触る '校正点「％設定」画面の「％設定」を押します。

TA4300 電力品質校正器複数出力モード 3

• “ロータリーノブ」モード，ユーザーは時計回りまたは反時計回りに設定できます。

☆ 高調波関数

S/N	機能の説明
	ユーザーはテスト機能を選択できます高調波，間高調波，ちらつく，電圧のスウェル/ディップ，三相アンバランス.
	ユーザーは2を設定できますnd～99セント高調波出力，振幅またはパーセンテージを設定します。
	オシロスコープ機能により、電圧と電流の波形を観察できます。
	高調波の周波数スペクトルをヒストグラムで表示します。(基本波100%)

☆ 中間高調波/フリッカー機能

S/N	関数宣言
	間高調波数の設定.
	間高調波の振幅を設定するそして電圧と電流チャンネルを選択します。
	ちらつきを設定する，クリックで正弦波または方形波を選択し、方形波のデューティ比、周波数、Pstを設定します。
	設定ちらつきの振幅を押して電圧チャンネルを選択します。

☆ 電圧降下/停電および三相不平衡

S/N	関数宣言
	電圧の継続時間と降下循環を設定します。降下前と降下後の継続時間を設定します。単一の降下または円ごとに回数を設定します。
	設定ドロップの振幅を押して電圧チャンネルを選択します。
	三相インバランスの電圧・電流を設定します。
	三相アンバランスを設定します。

☆ 電気量解析

S/N	関数宣言
	A/B/C相のマルチグループ電気量値をリアルタイム表示するマルチ電気量表示エリア。
	フェーザ図、電圧と電流のフェーザ図を表示します。
	トレンドチャート、表示トレンドセレクタ電気量.
	分析最大値，最小値，PP：最大-最小，平均値と標準分散。

☆ テストソフト（オプション）

TA4300 電力品質校正器試験ソフトウェア（オプション）

• USB、LAN、RS232 通信インターフェース、ソフトウェアカスタマイズ可能。

6. 仕様

6.1 三相電圧/電流出力

電圧範囲	解決	安定性 (%/分)	正確さ ±(読み取り値のppm + レンジのppm) [1]	マックス負荷 (mA)
60 V	0.01mV	0.005	120+80	240
120 V	0.1mV	0.005	120+80	120
240 V	0.1mV	0.005	120+80	60
480 V	0.1mV	0.005	120+80	30
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。

現在範囲	解決	安定性 (%/分)	正確さ ±(読み取り値のppm + レンジのppm) [1]	マックス負担(V)
200mA	0.1μA	0.005	120+80	50
1A	1μA	0.005	120+80	20
5A	1μA	0.005	120+80	6
20A	10μA	0.005	120+80	1.5

• 出力範囲：1V～528V、0.2mA～22A；手動/自動レンジスイッチ;

• 歪みの程度：< 0.1%、電圧 / 現在 < 0.02%；

• 電圧短絡、電流断路、過負荷保護

6.2 周波数/位相

頻度

Rアンジェ：45Hz～65Hz（オプションで400Hz）；

調整細かさ：0.001Hz；

正確さ：±0.01Hz

段階

Rアンジェ：0.000 0°～359.999 9°

調整細かさ：0.001°

正確さ：±0.02°

6.3 三相電源出力

タイプ	安定性 (%/分)	正確さ (±%*FS)[2]
有効電力 \|cosφ\|≧0.5	0.005	0.05
無効電力 \|sinφ\|≧0.5	0.01	0.05
皮相電力	0.01	0.05
力率	0.01	0.05
注 [1] : FS= 電圧範囲 ×電流範囲

• 力率範囲：-1.000 000…0.000 000…1.000 000

6.4 交流エネルギー試験

タイプ	正確さ
アクティブエネルギー	± 0.05%*読み取り値
リアクティブエネルギー	± 0.1%* 読み取り値

• エネルギーパルス出力：60kHzのフルレンジ

• エネルギーパルス入力：最大周波数200kHz、パルスレベル：3V～24V

• 電力量計の定数設定：1…1000000imp./kwh または 1…1000000imp./ws

6.5倍音 / 間高調波 / ちらつき / 電圧のスウェルまたはディップ

Hアルモニック	電圧/電流 : 2nd～99セント出力；振幅：0～40%；位相：0～359.99°；精度：±0.1%
間高調波	電圧/電流：0.1～99.9倍出力；振幅：0～40%；位相：0～359.99°；精度：±1%
ちらつき	フリッカー運動量範囲：0~40 %；周波数範囲：0.1~200 Hz；変調モード：正弦波または方形波；精度：± 1%
電圧のスウェルまたはディップおよびショート中断	出力範囲：0～120%※範囲；スウェル/ディップ時間：0～120s；持続時間：1ms～300s

7. 一般仕様

電源	AC（220±22）V、（50±2）Hz
温度性能	使用温度：0°C〜45°C; ストレージ温度：-20℃～70℃
耐湿性能	動作湿度：< 80% @ 30°C、< 70% @ 40°C、< 40% @ 50°C ストレージ湿度：(20%～80%)R・H，結露なし
インターフェース	USB、LAN、RS232
