TD1310 高精度 AC/DC 標準メーター

TD1310AC/DC基準電圧計、AC/DC基準電流計、小信号電圧計、AC/DC電力量測定、リップル測定、高調波測定などの機能を統合したAC/DC基準計です。AC/DC電流源、AC/DC電圧源、AC/DC電源の校正、AC/DC電力量計測装置の評価に適用できます。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TD1310
製品ブランド：
TUNKIA

TD1310 精度 AC/DCリファレンスメーター

TD1310 高精度 AC/DC リファレンスメーター

1. 概要

TD1310 AC/DC基準電圧計、AC/DC基準電流計、小信号電圧計、AC/DC電力量測定、リップル測定、高調波測定などの機能を統合したAC/DC基準計です。AC/DC電流源、AC/DC電圧源、AC/DC電源の校正、AC/DC電力量計測装置の評価に適用できます。

2. 特徴

• 電力・電力量精度：DC クラス0.01、交流クラス0.02

• 電圧・電流精度：DC級0.005、AC級0.01。

• 直流電圧測定：10mV ～1150V。

• 直流電流の直接測定：10μA～120A。

• トランスデューサをサポートして電流範囲を 500 A 以上に拡大

• 小信号電圧測定：0.1mV～12V

• すべての電気量測定は全自動レンジ切り替えに対応しています。

• DCリップルおよびAC2次～63次高調波測定をサポート

• 測定された電力の総合的な統計と分析機能を備えています。

• 電力量パルス入出力機能を標準装備。

• 通信インターフェース：USB、RS232、LAN。

3. アプリケーション

TD1310 高精度 AC/DC リファレンスメータのアプリケーション

注記： TD1310 を使用して電気測定装置または抵抗器を校正する場合、対応するテスト電源を適合させる必要があります。

• 電力量計測装置の評価： TD1310 は、AC 電力量計、DC 電力量計、標準電力量計、電気自動車充電器テスターなどの検証装置を評価するための高度な電力量標準計器として使用できます。DC+AC測定モードは、リップル検出機能を備えたDC電力量計検証装置の検証および校正にも特に適しています。

• 電気測定標準源の校正: AC/DC電圧源、電流源、電源などの直接検証または校正

• 電気測定器の校正：テスト電源を使用して、電圧計、電流計、抵抗計、電力計、力率計、周波数計、位相計、送信機、センサーなどを検証または校正するための標準計器として使用できます。

4. 特徴

☆ 広範囲の電流測定

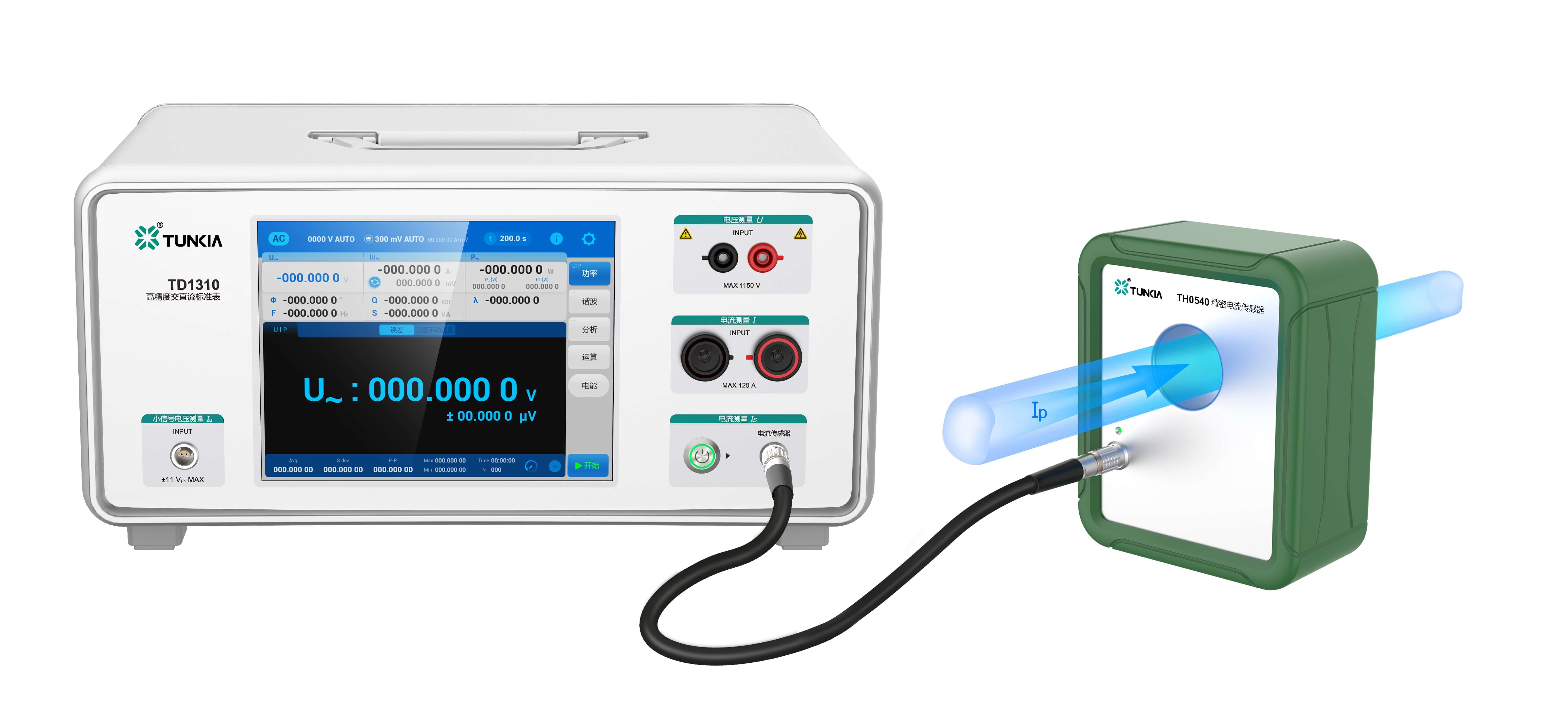

TD1310 高精度 AC/DC リファレンスメータ広範囲の電流測定

• 直流測定：1対のクイックコネクト端子を使用して、10μA〜120A（DC）、10μA〜80A（AC）の広範囲（AC）電流を直接測定します。

• 電流換算測定：高精度電流トランスデューサ (TH0540) を装備すると、電流範囲を 500 A、1 kA、またはそれ以上に拡張できます。

☆AC・DC総合測定

TD1310 高精度 AC/DC リファレンスメータ AC および DC 総合測定

• この機器は、DC、AC、および DC+AC 測定モードをサポートしており、AC 基本周波数は 40 Hz ～ 1 kHz です。

• 電圧または電流を測定する場合、歪みとリップルの測定を同期して完了できます。DCリップルの最大測定帯域幅は5kHzに達します。ACは2次～63次高調波の測定に対応しています。

• DC+AC測定機能は、リップルまたは高調波出力機能を備えた電力量計の検証装置の検証に非常に適しています。

☆ 正確な小信号電圧測定

TD1310 高精度 AC/DC リファレンスメータ高精度の小信号電圧測定

TD1310 間接接続された DC 電力量計用の高精度 AC/DC 基準計検証装置

• 0.1 mV～12 V (DC) および 2 mV～10.2 V (AC) の小信号電圧測定をサポートし、最大 150 Vpk の過負荷信号に耐えることができます。

• アプリケーションシナリオ 1: 安定した大電流源と高精度の電流トランスデューサを備えたシャントまたは他の I/V トランスの校正に使用できます。

• アプリケーションシナリオ 2: 独自の高精度電圧測定機能により、間接接続された直流電力量計の検証機器の評価に使用できます。

☆力計算機能

TD1310 高精度 AC/DC リファレンスメータ電力計算機能

• 本器は電力計算機能を備えています。ユーザーは、分圧器、分流器、変圧器、その他のレンジエクステンダを外部に接続し、比率 k とオフセット b を設定し、機器を介してエクステンダの二次出力信号 x を測定し、次に測定される一次電力の実際の値を計算します。関数 f(x)=kx+b に変換します。

☆ DCリップル・AC高調波測定

S/N	関数宣言
	DCリップル測定機能を搭載しており、1Hz～5kHzの範囲のリップル成分を測定できます。リアルタイムにリップル波形を表示し、リップルのRMS、PPを測定できます。
	交流電気量測定には、測定した交流信号の波形をリアルタイムに表示できるオシロスコープ機能もあります。
	THD/T (高調波対全波) および THD/F (高調波対基本波) 高調波歪みを計算します。
	各相電圧または電流の2次～63次高調波の振幅(RMS)、含有率(%)、位相をリアルタイムに解析できます。
	各高調波のスペクトルをヒストグラム（基本波100％）で視覚的に表示します。

☆ データ統計・分析機能

S/N	関数宣言
	データの統計と分析: 測定した電力の最大値(Max)、最小値(Min)、ピークトゥピーク(PP)、平均(Avg)、標準偏差(S.dev)、発散(Div)などを計算します。
	電力傾向チャートのテスト: テストサイクル中に、時間の経過に伴う電力変化の曲線をリアルタイムで描画します。
	正規分布ヒストグラム: 試験期間中にカウントされる電力の分布を表示します。

5. 仕様

5.1 AC および DC 電圧の測定

範囲	解決	正確さ (k=2)，(ppmRD + ppmRG または V) [1]
範囲	解決	直流	40Hz≦F≦200Hz	200Hz	温度係数(/℃) @(15～30)℃
100mV	10nV	50+5μ	120+80	200+100	3 +0.5μV
300mV	10nV	30+6μ	120+80	200+100	3+0.6μV
1V	0.1μV	30+20	60+40	120+80	2.5+1
3V	0.1μV	30+20	60+40	120+80	2.5+1
10V	1μV	30+20	60+40	120+80	2.5+0.5
30V	1μV	30+20	60+40	120+80	2.5+1
100V	10μV	30+20	60+40	120+80	2.5+1
300V	10μV	30+20	120+80	200+100	3.5 + 1.5
1000V	0.1mV	30+20	120+80	200+100	3.5 + 1.5
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。

• DC測定レンジ：±(10mV～1150V)、手動/自動レンジ切替

• AC測定レンジ：10mV～800V(有効値)、手動/自動レンジ切替

• 入力帯域幅: 50 kHz

• 最小解像度: 10 nV、8 ビット表示。

• 入力インピーダンス：1MΩ

• 入力保護：1200VPK.

5.2 AC および DC 電流の測定

範囲	解決	正確さ (k=2)，(ppmRD +ppmRG または NA)
範囲	解決	直流	40Hz≦F≦200Hz	200Hz	温度係数(/℃) @(15～30)℃
100μA	0.1nA	50+5nA	200+100	250+150	3+0.5n
300μA	0.1nA	50+15nA	200+100	250+150	3+1.5n
1mA	1nA	30+20	200+100	250+150	2.5+1
3mA	1nA	30+20	60+40	100 +50	2.5+1
10mA	10nA	30+20	60+40	100+50	2.5+1
30mA	10nA	30+20	60+40	100+50	2.5+1
100mA	0.1μA	30+20	60+40	100+50	2.5+1
300mA	0.1μA	30+20	60+40	100+50	2.5+1
1A	1μA	30+20	200+100	250+150	2.5+1
3A	1μA	30+20	200+100	250+150	2.5+1
10A	10μA	30+20	200+100	250+150	2.5+1
30A	10μA	30+20	200+100	250+150	2.5+1
100A	0.1mA	30+20	200+100	250+150	2.5+1
200A [2]	0.1mA	30+20	200+100	250+150	3.5 + 1.5
500A [2]	0.1mA	30+20	200+100	250+150	3.5 + 1.5
注 [2]: 200 A および 500 A レンジの電流はオプションであり、レンジを拡張するには TH0540 などの電流トランスデューサを選択する必要があります。

• DC測定範囲：±(10μA～120A) .手動/自動レンジ切り替え

変換器を接続することで直流電流の上限を240Aまたは600Aまで拡張できます。

• AC測定レンジ：10μA～80A（実効値）、手動/自動レンジ切替

変換器を接続することで交流電流の上限を160Aまたは400A（実効値）まで拡張できます。

• 入力帯域幅: 50 kHz

• 最小分解能: 0.1 nA、8 桁の 10 進数表示。

5.3 AC/DC 小信号電圧測定

範囲	解決	正確さ (k=2)，± (ppmRD +ppmRG または μV)
範囲	解決	直流	40Hz≦F≦200Hz	200Hz	温度係数(/℃) @(15～30)℃
1mV	1nV	40+0.2 μ	—	—	4+0.02 μ
10mV	10nV	40 +0.5 μ	120+80	200+100	3 + 0.05 μ
100mV	100nV	40+10	80+40	100+50	3 + 1.0
1V	1μV	40+10	80+40	100+50	2+0.5
10V	10μV	40+10	80+40	100+50	2+0.5

• AC測定レンジ：±(0.1mV～12V)、手動/自動レンジ切替

• DC測定レンジ：2mV～10.2V（実効値）。手動/自動レンジ切替

• 入力帯域幅: 50 kHz

• 最小分解能: 0.1 nV、8 桁の 10 進数表示。

• 入力インピーダンス：> 1 GΩ。

• 入力保護：150VPK、連続。

5.4 AC周波数/位相測定

タイプ	範囲	正確さ (k=2)
タイプ	範囲	40Hz≦F≦200Hz	200Hz＜F≦1kHz
頻度	40.000 00Hz～1000.000Hz	20ppm	20ppm
段階	0.000 0°～359.999 9°	0.02°	0.05°

5.5 電力/電力量の測定

直流電力/電力エネルギー	測定範囲	直流電圧と直流電流の組み合わせ
直流電力/電力エネルギー	正確さ	直流電圧の不確かさ＋直流電流（または小信号電圧）の不確かさ
AC電源/電力エネルギー	測定範囲	AC電圧とAC電流の組み合わせ
AC電源/電力エネルギー	正確さ	交流電圧の不確かさ+交流電流の不確かさ，\|PF\|=1
電気エネルギーパルス	標準電力量パルス入力	被測定メーターの電気エネルギーの光電パルスを直接受信します。
	標準電力量パルス出力	信号振幅は5V、TTLレベル FH=60kHz × 電力値 ÷ 電圧レンジ値 ÷ 電流レンジ値 FL=60kHz × 電力値 ÷ 電圧レンジ値 ÷ 電流レンジ値 ÷ 10000
	電力量エラー表示	自動表示、分解能0.001%

6. 注文情報

TD1310 高精度 AC/DC リファレンスメーターの注文情報

7. 一般的なテクニカル指標

電源	AC(220±22)V、(50±2)Hz、最大消費電力：100VA
温度性能	使用温度：15℃〜35℃；保存温度：-10℃～50℃
耐湿性能	動作湿度：< 80% @ 30°C、< 70% @ 40°C、< 40% @ 50°C 保存湿度：(20%～80%)R・H，結露なし
インターフェース	USB、RS232、RJ45
