TD1550 DCエネルギーメーター検証装置

TD1550直流電力量計や直流分流器の検証に使用できるプラットフォームデバイスです。直流電圧標準源、直流電流標準源、直流小信号電圧標準源、直流電圧計（オプション）、マルチポジション検証プラットフォーム、検証ソフトウェアなどで構成されています。従来の直流電気測定器だけでなく、直流の検証も可能です。シャント、直接および間接接続された DC エネルギーメーター。TD1550 は複数のエネルギーメーターを同時に校正できます。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TD1550
製品ブランド：
TUNKIA

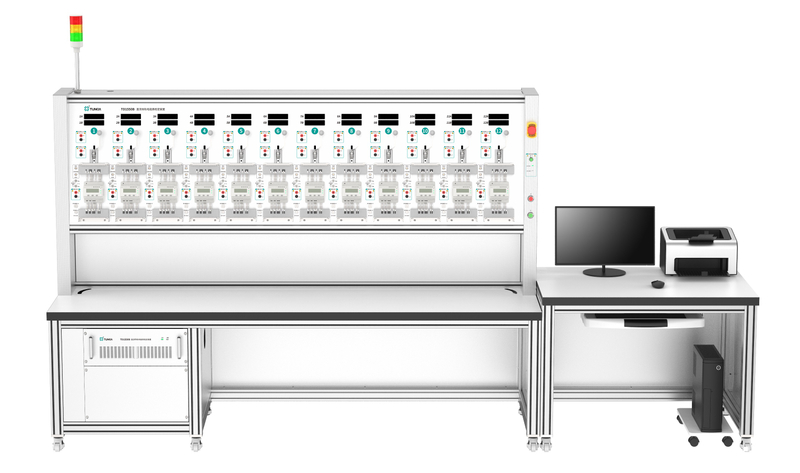

TD1550 直流電力量計検証装置

TD1550 直流電力量計用検証装置

* これは参考用です。構成と詳細はアプリケーションのシナリオによって異なる場合があります。

1. 概要

TD1550 直流電力量計や直流分流器の検証に使用できるプラットフォームデバイスです。直流電圧標準源、直流電流標準源、直流小信号電圧標準源、直流電圧計（オプション）、マルチポジション検証プラットフォーム、検証ソフトウェアなどで構成されています。従来の直流電気測定器だけでなく、直流の検証も可能です。シャント、直接および間接的に接続された DC 電力量計.

2. 特徴

• 精度：クラス0.02、クラス0.05

• DC標準電圧源：10mV～1150V / 1550V（オプション）

• DC基準電流：1mA～600A

• 直流小信号電圧源(4系統)：10μV～4.4V

• オプションの 3 または 6 メートル位置の DC 電力量計および DC シャント校正スタンド

• 標準電力量パルス入出力、電力量計の動作異常検出に使用

• 補助電源は、直流電力量を測定するための電子メーターに電力を供給するために使用されます（タイプA）.

• 標準的な秒パルス測定は、電力量計の日々のタイミング誤差を検出するために使用されます。

• LCDタッチスクリーンを通じて出力を観察または制御できるモバイル測定および制御ステーション

• DC シャントの手動/自動圧着装置 (オプション)、DC シャントの検証に使用されます。

3. アプリケーション

☆ DCの検証エネルギーメーター

DCエネルギーメーターの検証2

• アプリケーションシナリオ 1: 最大DC電圧出力は1550Vで、1kV電力量計の1.15Un電圧テストの要件を満たしています。最大 DC 電流出力は 600 A で、100 A 電力量計の 1.2 インチ電流テストの要件を満たしています。パワーパルス測定機能により、直接接続された DC 電力量計.

• 応用シナリオ2：この機器は 10 μ V ～ 4.4 V の 4 線式小信号電圧源、1550 V DC 電圧源および電気エネルギーパルス測定機能を備えており、関連する試験作業を実行できます。直接接続されたDCエネルギーメーター。

• 応用シナリオ3：この機器は、1550 V DC 電圧源および電気エネルギーパルス測定機能を備えた 600 A 最大電流出力オプションをサポートしており、システム全体で関連するテストを実行できます。直接接続された DC 電力量計そしてDCシャント。

☆DCシャントの検証（オプション）

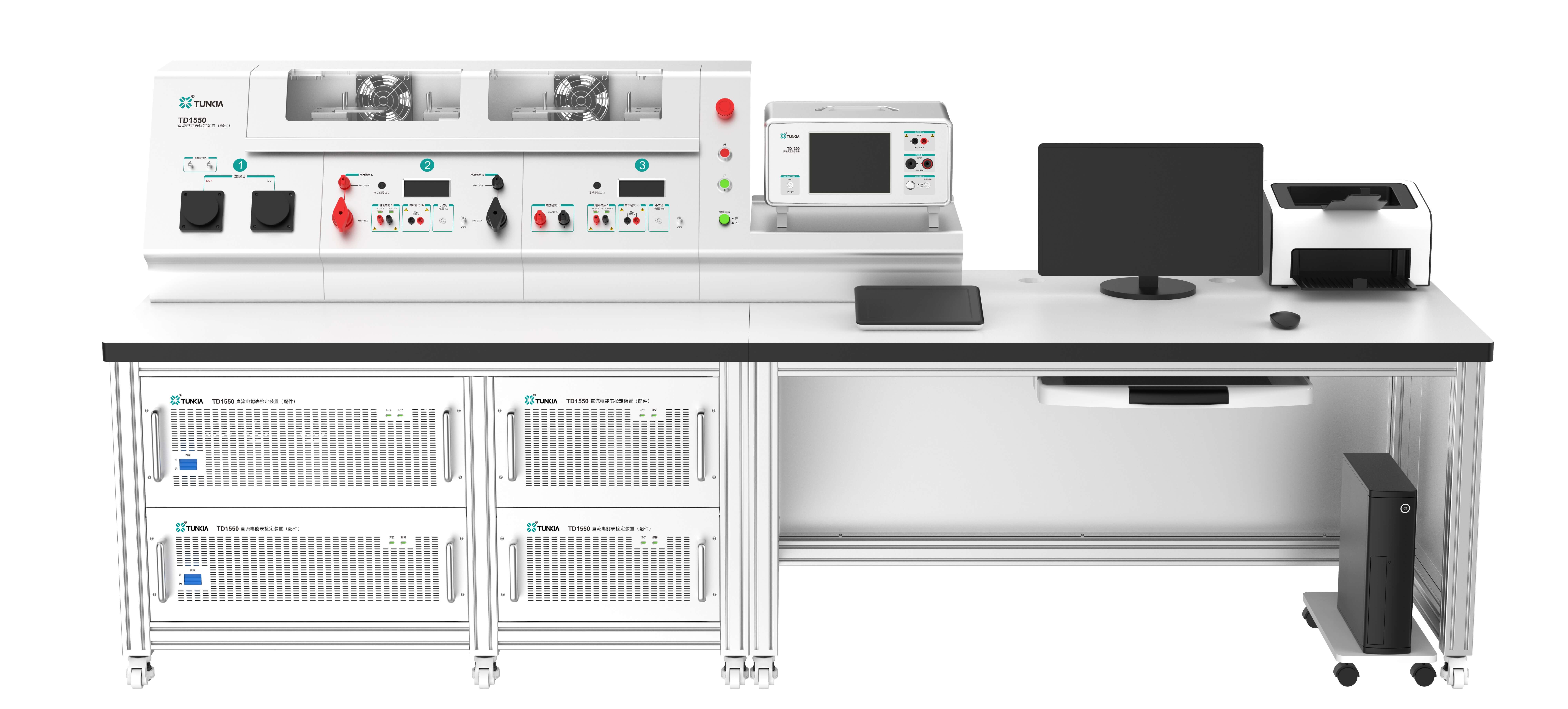

TD1550 直流電力量計用検証装置直流シャントの検証（オプション）

• DC高電流標準電源: 最大出力は 600 A で、DC シャントの一次電流入力として使用できます。

• DC小信号電圧計: サポート電圧入力範囲は10μV～4.4Vで、シャントの二次出力電圧を測定できます。

• DCシャント手動圧着装置（オプション）： DC シャントの電流端子を手動で圧縮し、電流源に接続して電流ループを形成します。

• DC シャントの検証とテスト (オプション): シャントの抵抗値と基本誤差を測定し、R(t)曲線を描くことができます。

☆ 直流電気測定器の校正

TD1550 直流電力量計用検証装置直流電気測定器の校正

• DC電圧計と電流計の校正：このデバイスには、出力範囲 10 mV ～ 1550 V の DC 電圧標準源と、出力範囲 1 mA ～ 600 A の DC 電流標準源が内蔵されています。クラス 0.02 デバイスの電圧および電流精度はクラスに達しています0.01、クラス0.05以下の直流電圧計または電流計の校正に適用されます。.

• DC電力計の校正：独立した DC 電圧と DC 電流出力で構成される仮想電源標準ソース。クラス 0.02 デバイスの精度はクラス 0.02 に達し、クラス 0.1 以下の DC パワーメータの校正に適用されます。

5. 仕様

5.1 直流電圧出力

範囲	解決	短期的な安定性 (%/分)		正確さ (k=2) (読み取り値の ppm + レンジの ppme) [1]		最大負担電流 (mA)	リップル (%)
範囲	解決	クラス0.05	クラス0.02	クラス0.05	クラス0.02	最大負担電流 (mA)	リップル (%)
100 mV	1μV	0.005	3.5 μV	120+80	60+5 μV	200	< 1.0
300 mV	1μV	0.005	0.002	120+80	60+40	200	< 1.0
1 V	10μV	0.005	0.002	120+80	60+40	200	< 1.0
3 V	10μV	0.005	0.002	120+80	60+40	200	< 1.0
10 V	0.1mV	0.005	0.002	120+80	60+40	200	< 1.0
30 V	0.1mV	0.005	0.002	120+80	60+40	200	< 1.0
100 V	1mV	0.005	0.002	120+80	60+40	200	< 1.0
300 V	1mV	0.005	0.002	120+80	60+40	60	< 1.0
600 V	1mV	0.005	0.002	120+80	60+40	30	< 1.0
1000 V	10mV	0.005	0.002	120+80	60+40	15	< 1.0
1500V [2]	10mV	0.005	0.002	120+80	60+40	10	< 1.0
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。 [2]：1500Vレンジはオプションです。

• 出力範囲：10mV～1150V、6ビット表示

• 1500V電圧出力オプションを選択可能で、電圧出力範囲を10mV～1550Vまで拡張可能

• 保護機能：短絡保護、過負荷保護

5.2 直流電流出力 [3]

範囲	解決	短期的な安定性 (%/分)		正確さ (k=2) (読み取り値の ppm + レンジの ppme)		最大負荷電圧 (V)	リップル (%)
範囲	解決	クラス0.05	クラス0.02	クラス0.05	クラス0.02	最大負荷電圧 (V)	リップル (%)
10 ミリアンペア	0.1μA	0.005	0.003	120+80	60+40	12	< 0.5
20 ミリアンペア	0.1μA	0.005	0.003	120+80	60+40	12	< 0.5
50 ミリアンペア	0.1μA	0.005	0.003	120+80	60+40	12	< 0.5
100 ミリアンペア	1μA	0.005	0.003	120+80	60+40	12	< 0.5
200 ミリアンペア	1μA	0.005	0.003	120+80	60+40	12	< 0.5
500 ミリアンペア	1μA	0.005	0.003	120+80	60+40	3	< 0.5
1 A	10μA	0.005	0.003	120+80	60+40	3	< 0.5
2 A	10μA	0.005	0.003	120+80	60+40	3	< 0.5
5 A	10μA	0.005	0.003	120+80	60+40	3	< 0.5
10 A	0.1mA	0.005	0.003	120+80	60+40	3	< 0.5
20 A	0.1mA	0.005	0.003	120+80	60+40	3	< 0.5
50 A	0.1mA	0.005	0.003	120+80	60+40	3	< 1.0
100 A	1mA	0.005	0.003	120+80	60+40	3	< 1.0
200 A	1mA	0.005	0.003	120+80	60+40	3	< 1.0
500 A	1mA	0.005	0.003	120+80	60+40	3	< 1.0
注: [3] の電流入力として直接接続された DC 電力量計、または外部シャントの電流入力で直接接続された DC 電力量計;

• 出力範囲：1mA～600A、6ビット表示

• 保護機能: 開回路保護、過負荷保護

5.3 DC小信号電圧出力[4]

範囲	解決	短期的な安定性 (%/分)	正確さ (k=2) (読み取り値の ppm + レンジの ppme)	最大負担電流 (mA)	リップル (%)
1mV	10nV	0.1μVrms	120+0.3μV	—	< 0.2
3mV	10nV	0.3μVrms	120+1μV	—	< 0.2
10mV	0.1μV	1μVrms	120+3μV	—	< 0.2
30mV	0.1μV	0.002	120+80	—	< 0.2
100mV	1μV	0.002	120+80	—	< 0.2
300mV	1μV	0.002	120+80	≤ 10	< 0.2
1V	10μV	0.002	120+80	≤ 10	< 0.2
4V	10μV	0.002	120+80	≤ 10	< 0.2
注: [4] で直接接続された DC 電力量計個別に検証されているため、電流入力（シャント電圧に対応）として使用できます。

• 出力範囲：±(10μV～4.4V)、6ビット表示

• シャントの仕様と電流電圧比を設定し、シャントで変換された電圧または電流に応じた出力値を表示します。

5.4 DC シャントの検証

5.4.1 直流電圧測定

範囲	解決	正確さ (k=2) (読み取り値の ppm + レンジの ppme またはμV)	温度係数 ± ppm*RD /°C@15°C～30℃
1 mV	10nV	120+2μV	30
3 mV	10nV	120+2μV	30
10 mV	0.1μV	120+2μV	10
30 mV	0.1μV	120+80	10
100 mV	1μV	120+80	10
300 mV	1μV	120+80	5
1 V	10μV	120+80	5
4 V	10μV	120+80	5

• 出力レンジ：±(10μV～4.4V)、6ビット表示、手動/自動レンジ切替

• 入力抵抗：>1GΩ、入力保護：±50Vpk、導通。

5.4.2 直流抵抗測定

試験電流	電圧範囲	抵抗の測定範囲	正確さ (k=2) @フルスケール電圧値[5]
試験電流	電圧範囲	抵抗の測定範囲	クラス0.05	クラス0.02
5A	1 mV	20.0000μΩ～200.000μΩ	0.232%	0.222%
	10 mV	200.000μΩ～2.00000mΩ	0.052%	0.042%
	100 mV	2.000 00mΩ～20.000 0mΩ	0.04%	0.03%
	1V	20.000 0mΩ～200.000mΩ	0.04%	0.03%
10A	1 mV	10.000 0μΩ～100.000μΩ	0.232%	0.222%
	10 mV	100.000μΩ～1.00000mΩ	0.052%	0.042%
	100 mV	1.000 00mΩ～10.000 0mΩ	0.04%	0.03%
	1V	10.000 0mΩ～100.000mΩ	0.04%	0.03%
20A	1 mV	5.000 00μΩ～50.000 0μΩ	0.232%	0.222%
	10 mV	50.000 0μΩ～500.000μΩ	0.052%	0.042%
	100 mV	500.000μΩ～5.00000mΩ	0.04%	0.03%
	1V	5.000 00mΩ～50.000 0mΩ	0.04%	0.03%
50A	1 mV	2.000 00μΩ～20.000 0μΩ	0.232%	0.222%
	10 mV	20.000 0μΩ～200.000μΩ	0.052%	0.042%
	100 mV	200.000μΩ～2.00000mΩ	0.04%	0.03%
	1V	2.000 00mΩ～20.000 0mΩ	0.04%	0.03%
100A	1 mV	1.000 00μΩ～10.000 0μΩ	0.232%	0.222%
	10 mV	10.000 0μΩ～100.000μΩ	0.052%	0.042%
	100 mV	100.000μΩ～1.00000mΩ	0.04%	0.03%
	1V	1.000 00mΩ～10.000 0mΩ	0.04%	0.03%
200A	1 mV	500.000nΩ～5.00000μΩ	0.232%	0.222%
	10 mV	5.000 00μΩ～50.000 0μΩ	0.052%	0.042%
	100 mV	50.000 0μΩ～500.000μΩ	0.04%	0.03%
	1V	500.000μΩ～5.00000mΩ	0.04%	0.03%
500A	1 mV	200.000nΩ～2.00000μΩ	0.232%	0.222%
	10 mV	2.000 00μΩ～20.000 0μΩ	0.052%	0.042%
	100 mV	20.000 0μΩ～200.000μΩ	0.04%	0.03%
	1V	200.000μΩ～2.00000mΩ	0.04%	0.03%
注記 [5]: 他の電圧値に対応する抵抗測定の不確かさ=(ΔU/U₀+ΔI/I₀）、U₀ そして私₀ はそれぞれ現在の電圧と電流の読み取り値、ΔUとΔIはそれぞれ現在の測定電圧と電流の絶対誤差値です。

• 抵抗測定範囲：200.000 nΩ～4.00000 Ω、6ビット表示、最小分解能：1 pΩ

• 現在のテストポイントは数字キーで設定でき、電圧範囲：手動/自動切り替え

• テスト電流を負荷した後、R (t) 変化曲線をテストできます。

5.5 毎日のタイミングエラー

• 装置標準時計の年間測定不確かさ：2×10-7

• デイリータイミングエラーは、s/d および ppm/ppb の 2 つのエラー表示モードをサポートします。

5.6 直流電力量指数

直流電力/電力エネルギー	範囲	直流電圧と直流電流（または直流小信号電圧）の組み合わせ
直流電力/電力エネルギー	正確さ	電圧測定の不確かさ＋電流測定の不確かさ（または直流小信号電圧測定の不確かさ）
電気エネルギーパルス	標準電力量パルス出力	高周波のフルレンジ値は 60 kHz に対応します。低周波のフルレンジ値は 6 Hz に対応します。
	パルス出力周波数	出力周波数ジッター時間<10μs
	標準電力量パルス入力	信号振幅は5V、TTLレベルです。 150kHz以下の高周波パルスを受信可能。 FH=60kHz × 電力値 ÷ 電圧レンジ値 ÷ 電流レンジ値 FL=60kHz × 電力値 ÷ 電圧レンジ値 ÷ 電流レンジ値 ÷ 10000
	電力量エラー表示	自動表示、分解能0.0001%

5.7 補助電源

DC電源出力	出力電圧	24V
	最大負荷電流	120mA / エピトープ
	保護機能	交換可能なヒューズ保護
AC電源出力	出力電圧	220V
	最大負荷電流	20mA / エピトープ
	保護機能	交換可能なヒューズ保護

6. 注文情報

TD1550 直流電力量計用検証装置注文情報

7。一般仕様

電源	AC ( 220 ± 22 ) V、( 50 ± 2 ) Hz；
温度性能	働く温度：15℃〜30℃；保管温度：-20 °C ~ 70 °C；
耐湿性能	働く湿度：( 20 % ~ 50% ) R・H、結露なきこと；保管湿度：( 15 % ~ 80% ) R・H、結露なきこと；
インターフェース	RS232

前:

次:

複数の電気メーターの校正複数のエネルギーメーターの校正複数のkWhメーターの校正直流電力量計の校正 DCエネルギーメーターの校正 DCスマートメーターの校正直流電力計の校正複数のエネルギーメーターを同時に校正する DCシャントの校正直流測定器の校正

☆ 時計チェック機能

• 最大 0.2 ppm の精度を備えた内蔵クロックモジュールにより、毎日のタイミングエラーテスト用に 2 番目のパルス信号を測定できます。 • 内蔵の GPS モジュールとアンテナは GPS 標準クロック信号を受信できます。
☆ 補助電源

• 各メーター位置には補助電源が内蔵されており、DC 電気エネルギー (タイプ A) を測定する電子メーターに DC 24 V または AC 220 V 電源を供給できます。

☆ 時計チェック機能

• 最大 0.2 ppm の精度を備えた内蔵クロックモジュールにより、毎日のタイミングエラーテスト用に 2 番目のパルス信号を測定できます。 • 内蔵の GPS モジュールとアンテナは GPS 標準クロック信号を受信できます。
☆ 補助電源

• 各メーター位置には補助電源が内蔵されており、DC 電気エネルギー (タイプ A) を測定する電子メーターに DC 24 V または AC 220 V 電源を供給できます。
