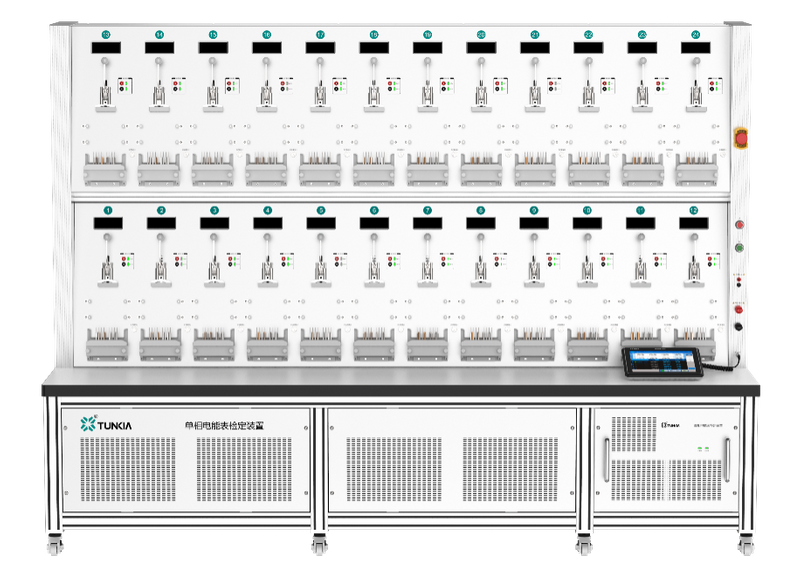

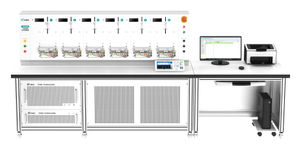

TD3550 単相電力量計検証装置

TD3550電力量計が基準を満たしていることを検証する新しいタイプの電力量計検証装置です。OIML R46命令。主に、単相精密標準電源、検証プラットフォーム、計測・制御プラットフォーム、PC（オプション）、検証ソフトウェアで構成されます。TD3550sの同時検証をサポートします6~24単相電気・機械エネルギー計,スマートメーターとIOT電力メーター、など.同じ電圧/電流範囲で、異なるメーター定数を使用します。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TD3550
製品ブランド：
TUNKIA

TD3550 単相電力量計検定装置

TD3550 単相電力量計用多機能試験装置

1. 概要

TD3550 は、OIML R46 命令を満たしていることを検証するために使用される新しいタイプのエネルギーメーター検証デバイスです。主に、単相精密標準電源、検証プラットフォーム、計測・制御プラットフォーム、PC（オプション）、検証ソフトウェアで構成されます。TD3550の同時検証をサポートします 6 ~ 24 単相電気・機械エネルギー計, スマートメーターと IOT電力メーター、など. 同じ電圧/電流範囲で、異なるメーター定数を使用します。

2. 特徴

2.1 基本機能

• 最大出力容量: 264V/120A.

• 基本的頻度: 45Hz～100Hz.

• 正確さ: クラス0.05 または 0.1。

• 最小電流出力: わずか1mA。

• 自動範囲: A自動レンジ切り替えそして負荷のマッチング。

• Eエネルギー測定: P積極的な / 負の有効エネルギーと無効エネルギー。

• 高調波出力: 2番目〜63番目@50Hz / 60Hz、 h高調波含有量と位相は調整可能.

• 高次高調波テスト: 内蔵高次高調波テストスキーム。

• 複雑な波形テスト: のような共通波形スキームを内蔵方形波, cusp波、分数高調波、奇数高調波など

• DCおよび偶数高調波テスト：装備 TD3410 半波整流器ボックス。

• D簡単な計算ミステスト：標準クロックテスターを内蔵。

• 自動巡回検査：自動サポート巡回検査.

• 繋がり：専用圧力計ホルダーを装備。

• コミュニケーション： RS-485、パルスおよび光電サンプリングポート。

• M複数の位置の検証: オプション 6、12、16、24 ポジション.

• モバイルコントロールユニット: 液晶タッチスクリーン価値のために出力.

• P専門的な検証ソフトウェア: の半自動または完全自動検証をサポートします。 DUT / 試験対象物、データ管理と証明書のエクスポート。ソフトウェアには単一点複数テストの機能があり、テスト間隔を設定でき、誤差曲線を自動的に描画できます。

2.2 オプション機能

• 電圧/ 電流ライン消費電力テスト: 電圧/ 電流ライン消費電力テストは、電圧消費電力テストモジュールを選択することで完了できます。

• 負荷電流の高速変化テスト: ユーザーは、ton と tooff の継続時間、および 1 回のテストの合計時間を設定できます。電流はゼロ交差で切り替わり、1 公称周波数周期内でオフとオンが切り替わります。1 回のテストの繰り返し時間は 4 時間以上でした。

• 交流電圧低下と停電テスト：交流電圧の低下および停電試験サポート電圧回路電源。

• 標準メーター: オプションの従来クラス0.5標準メーターまたは高調波標準メーター。

• Hアルモニックエネルギー：高調波標準計を選択して、高調波エネルギー精度試験と測定精度試験を完了します。

3. 検証項目

いいえ。	検証項目		完了（√標準）	備考
1	観察、マーク、通電検査		観察項目
2	精度試験	イニシャル本質的なエラー tエスt	√
3		現在のテストを開始します	√
4		無負荷試験	√
5		定期テスト	√
6		電子インジケーター表示のエネルギー表示値の総合誤差	√
7		電源によるクロックエラーテスト	√
8		スタンバイ電源によるクロックエラーテスト	√
9		エラー一貫性テスト	√
10		バリエーション要件テスト	√
11		負荷電流の上昇と下降	√
12		繰り返しテスト	√
13	電磁テスト	電圧低下と停電	オプション-負荷電流の高速変化試験
14	他の影響に対する耐性	電圧と電流の高調波 -5番目高調波試験	√
15		電圧と電流の高調波 –方形波テスト	√
16		電圧と電流の高調波 - カスプ波テスト	√
17		AC電流回路の低調波 –パルストレイントリガ波形テスト	√
18		電流回路の奇数高調波 - 90°位相トリガー波テスト	√
19		DCおよび偶数高調波 - 半波整流波形テスト	√
20		電圧変動テスト	√
21		周波数変動テスト	√
22		負荷電流試験の高速変化試験	オプション- 負荷電流の高速変化試験
23		自己-加熱試験	√
24		高次高調波試験	√
25	電気的性能試験	電圧線消費電力試験	オプション – 電圧ライン消費電力テスト
26	電気的性能試験	電流ライン消費電力テスト	オプション – 現在ライン消費電力テスト
27	IOT電力メーター	高調波電力精度試験	オプション - 調和エネルギー
28	IOT電力メーター	高調波測定精度試験	オプション - 調和エネルギー

4. 仕様

4.1 電圧出力

範囲	解決	短期的な安定性 (%/分)		正確さ ±(読み取り値のppm + レンジのppm) [1]		歪み率 ( % )
		クラス0.05	クラス0.1	クラス0.05	クラス0.1
220V	1mV	0.01	0.02	200+50	300+200	< 0.3
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。

• 出力範囲：0V～264V、6桁表示、負荷容量：15VA/(位相・位置)

• 保護機能：短絡保護、過負荷保護

4.2 電流出力

範囲	解決	短期的な安定性 (%/分)		正確さ ±(読み取り値のppm + レンジのppm)		歪み率 ( % )
範囲	解決	クラス0.05	クラス0.1	クラス0.05	クラス0.1	歪み率 ( % )
10 ミリアンペア	0.1μA	0.02	0.04	300+200	500+300	< 0.5
20 ミリアンペア	0.1μA	0.02	0.04	300+200	500+300	< 0.5
50 ミリアンペア	0.1μA	0.02	0.04	200+50	300+200	< 0.5
100 ミリアンペア	1μA	0.01	0.02	200+50	300+200	< 0.5
200 ミリアンペア	1μA	0.01	0.02	200+50	300+200	< 0.5
500 ミリアンペア	1μA	0.01	0.02	200+50	300+200	< 0.5
1 A	10μA	0.01	0.02	200+50	300+200	< 0.5
2 A	10μA	0.01	0.02	200+50	300+200	< 0.5
5 A	10μA	0.01	0.02	200+50	300+200	< 0.5
10 A	100μA	0.01	0.02	200+50	300+200	< 0.5
20 A	100μA	0.01	0.02	200+50	300+200	< 0.5
50 A	100μA	0.01	0.02	200+50	300+200	< 0.5
100A	1mA	0.01	0.02	200+50	300+200	< 0.5

• 出力範囲: 1mA～120A、6桁表示、負荷容量：30VA/(位相・位置)

• 保護機能: オープン回路保護、過負荷保護

4.3 周波数 / 段階

正確さ		クラス0.05	クラス0.1
頻度	測定範囲	45Hz～100Hz	45Hz～100Hz
	最小解像度	0.000 01Hz	0.000 01Hz
	正確さ	±0.005%*RD	±0.005%*RD
段階（I≧50mA）	測定範囲	0～360°	0～360°
	最小解像度	0.000 1°	0.000 1°
	正確さ	±0.012°	±0.024°

4.4 電力/ エネルギー

電流範囲	力率	精度 ± (読み取り値の%)
電流範囲	力率	クラス0.05	クラス0.1
50mA≦I≦120A	0.5L～1～0.5C	0.05%*RD	0.1%*RD
10mA≦I<50mA	1	0.05%*RD	0.1%*RD
10mA≦I<50mA	0.5L～1～0.5C	0.08%*RD	0.15%*RD
1mA≦I<10mA	1	0.08%*RD	0.15%*RD
1mA≦I<10mA	0.5L～1～0.5C	0.15%*RD	0.3%*RD

• 出力電力の安定性: 0.02% / 2min (クラス 0.05)、0.05% / 2min (クラス 0.1)。

• P/Eの測定範囲：交流電圧と交流電流レンジの組み合わせ ;

• 力率の測定範囲: -1.000 00…0.000 00…1.000 00;

• 標準電気エネルギーパルス出力：高周波パルス出力ポートはフルレンジで60KHzを出力、低周波パルス出力ポートはフルレンジで6Hzを出力します。

• 標準電気量パルス入力：周波数 ≤ 200 kHz、電圧：0 ～ 3.3 V ～ 24 V。

• 電力量エラー表示：自動、分解能は0.0001%。

4.5 時計

• 日計誤差限界: ± 0.05 s/d

5. 一般仕様

電源	単相AC (220±22)V、(50±2)Hz
ウォームアップタイム	30分
温度性能	動作温度：5℃～45℃ 保存温度：-10℃～55℃
耐湿性能	動作湿度: < 80% @ 30°C、< 70% @ 40°C、< 40% @ 50°C; 保管湿度: (20%～80%)R・H、結露なし。
通信インターフェース	RS232、RS485、LAN
テストベンチの寸法（LW 表H / 合計H, mm）	位置番号	6ポジション	12 ポジション	16 ポジション	24 ポジション
	手動配線	1350750750/1415	——	——	——
	圧着配線	1350750750/1415	1240750600/1782	1590750600/1782	2290750600/1782
パソコンデスクの寸法（長さ幅高さ、mm）	標準メーターなし	1000800750
パソコンデスクの寸法（長さ幅高さ、mm）	標準メーター	1500800750

6. 注文情報


特殊カスタマイズ機能選択表
カチカチ	オプション機能	説明
	手動配線	デフォルトオプションは圧着配線（メーターラック付き）ですが、手動配線はオプションです。
	電圧線消費電力試験	1 つのポジションを推奨する
	電流ライン消費電力テスト	最大でも 3 つの位置が推奨されます
	負荷電流の上昇と下降	この機能を選択すると、すべてのポジションがサポートされます。電圧低下と短時間停電を同時にサポートします。
	標準メーター	TD3100標準メーター（クラス0.05/0.1）
	調和エネルギー	TD3100-R 標準メーター（クラス0.05/0.1）
