TD3600 三相電力量計検証装置

TD3600は新しい三相電力量計の検証に適用されます。主に、三相精密標準電源、検証プラットフォーム、計測・制御プラットフォーム、PC（オプション）、検証ソフトウェアで構成されます。TD3600 同じ電圧/電流範囲、異なるメーター定数を持つ 3 ～ 16 個の三相電力量計の同時検証をサポートします。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TD3600
製品ブランド：
TUNKIA

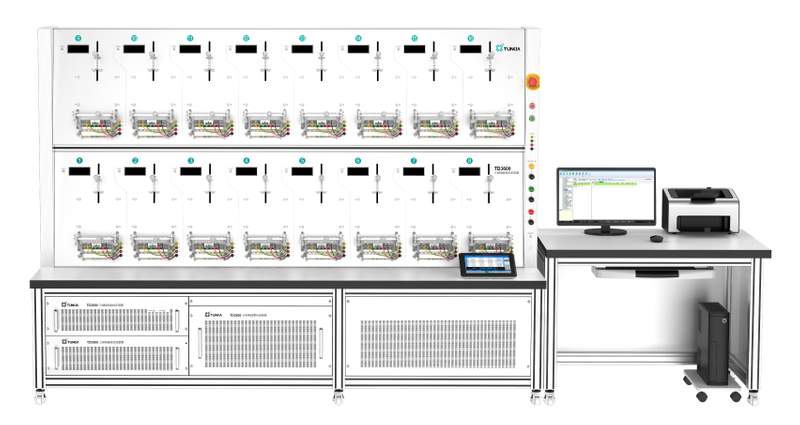

TD3600 三相電力量計検定装置

三相電力量計用検証装置 TD3600

1. まとめ

TD3600は a新しい三相電力量計の検証に申請されました。主に、三相精密標準電源、検証プラットフォーム、計測・制御プラットフォーム、PC（オプション）、検証ソフトウェアで構成されます。TD3600 の同時検証をサポート 3～16 同じ電圧/電流範囲、異なるメーター定数を持つ三相エネルギーメーター。

2. 検証項目

• 無負荷試験

• 現在のテストを開始します

• 本質的なエラー

• メーター定数

• 日々の計算ミス

3. 特徴

3.1 基本機能

• 最大出力容量: 576V/120A

• 基本周波数：45Hz～100Hz。

• 正確さ: クラス0.02または 0.05.

• 最小電流出力: と低いです 0.2mA。

• 自動範囲: A自動レンジ切り替えそして負荷のマッチング。

• Eエネルギー測定: P積極的な / 負の有効エネルギーと無効エネルギー。

• 毎日の計算誤差テスト: 内蔵標準時計テスター。

• 自動巡回検査：自動サポート巡回検査.

• 繋がり：専用圧力計ホルダーを装備。

• コミュニケーション：試験対象 RS-485ポート経由.

• Eエネルギーパルス: E電気および光パルスサンプリングポート。

• マルチポジション検証プラットフォーム: オプション 3,6,12,16 ポジション。

• モバイルコントロールユニット: 液晶タッチスクリーン価値のために出力.

• P専門的な検証ソフトウェア: の半自動または完全自動検証をサポートします。試験対象、データ管理と証明書のエクスポート。ソフトウェアには単一点複数テストの機能があり、テスト間隔を設定でき、誤差曲線を自動的に描画できます。

3.2 オプション機能

• 単相と三相の両方に互換性を提供します。計器用変圧器は単相と三相の両方に互換性があります。最大 12 個のテストポジション。

• 変流器: 変流器は、電圧を維持せずに電力量計をテストする機能を追加します。現在のターミナルとは別のターミナル。最大 12 個のテストポジション。

• 高調波出力機能： 2 ～ 21 @ 50 Hz / 60 Hz、高調波成分と位相はプログラム可能です。

• 標準メーター: クラス0.05または0.02

4. 仕様

4.1 AC電圧出力

範囲	解決	S短期的な安定性 (%/分)		正確さ ± (読み取り値の ppm + レンジの ppm) [1]		歪み率 ( % )
範囲	解決	クラス0.05	クラス0.02	クラス0.05	クラス0.02	歪み率 ( % )
60V	0.1mV	0.01	0.005	200+50	60+40	< 0.3
120V	1mV	0.01	0.005	200+50	60+40	< 0.3
240V	1mV	0.01	0.005	200+50	60+40	< 0.3
480V	1mV	0.01	0.005	200+50	60+40	< 0.3
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。

• 出力範囲：6V～576V、6桁表示、 L負荷容量: 15VA/ （段階 · 位置）

• 対称性: 電圧 ≤ 0.2%、位相 ≤ 0.5°

• 保護機能：短絡保護、過負荷保護

4.2 AC電流出力

範囲	解決	S短期的な安定性 (%/分)		正確さ ±(読み取り値のppm + レンジのppm)		歪み率 ( % )
範囲	解決	クラス0.05	クラス0.02	クラス0.05	クラス0.02	歪み率 ( % )
5 ミリアンペア	10nA	0.03	0.02	400+300	240+160	< 1
10 ミリアンペア	0.1μA	0.02	0.01	300+200	120+80	< 0.5
20 ミリアンペア	0.1μA	0.02	0.01	300+200	120+80	< 0.5
50 ミリアンペア	0.1μA	0.02	0.01	200+50	60+40	< 0.5
100 ミリアンペア	1μA	0.01	0.005	200+50	60+40	< 0.5
200 ミリアンペア	1μA	0.01	0.005	200+50	60+40	< 0.5
500 ミリアンペア	1μA	0.01	0.005	200+50	60+40	< 0.5
1 A	10μA	0.01	0.005	200+50	60+40	< 0.5
2 A	10μA	0.01	0.005	200+50	60+40	< 0.5
5 A	10μA	0.01	0.005	200+50	60+40	< 0.5
10 A	100μA	0.01	0.005	200+50	60+40	< 0.5
20 A	100μA	0.01	0.005	200+50	60+40	< 0.5
50 A	100μA	0.01	0.005	200+50	60+40	< 0.5
100A	1mA	0.01	0.005	200+50	60+40	< 0.5

• 出力範囲: 0.2mA～120A、6桁表示、 LOAD容量: 30VA/ （段階 · 位置）

• 対称: 電流 ≤ 0.5%、位相 ≤ 0.5°

• 保護機能: オープン回路保護、過負荷保護

4.3 周波数/位相

正確さ		クラス0.05	クラス0.02
頻度	M範囲の測定	45Hz～100Hz	45Hz～100Hz
	Mイニムm 解決	0.000 01Hz	0.000 01Hz
	正確さ	±0.005%*RD	±0.005%*RD
段階（I≧50mA）	M範囲の測定	0～360°	0～360°
	Mイニムm 解決	0.000 1°	0.000 1°
	正確さ	±0.012°	±0.006°

4.4 電力/電気エネルギー

電圧範囲	電流レンジ	力率	精度 ± (読み取り値の%)
電圧範囲	電流レンジ	力率	クラス0.05	クラス0.02
30V≦U≦480V	50mA≦I≦120A	0.5L～1～0.5C	0.05%×RD	0.02%×RD
	10mA≦I < 50mA	1	0.05%×RD	0.02%×RD 0.04%×RD
	10mA≦I < 50mA	0.5L～1～0.5C	0.08%×RD	0.02%×RD 0.04%×RD
	3mA≦I<10mA	1	0.08%×RD	0.04%×RD
	3mA≦I<10mA	0.5L～1～0.5C	0.15%×RD	0.08%×RD
	0.2mA≦I<3mA	1	0.08%×RD×3mA/I	0.04%×RD×3mA/I

• 出力電力の安定性: 0.02% / 2min (クラス0.05)、0.01% / 2分 (クラス0.02)

• 電力・電力エネルギー測定範囲: AC電圧と電流範囲の組み合わせ

• 力率測定範囲: -1.000 00…0.000 00…1.000 00；

• 標準電気エネルギーパルス出力：高周波パルス出力ポートはフルレンジで60KHzを出力、低周波パルス出力ポートはフルレンジで6Hzを出力します。

• 標準電力量パルス入力： F頻度 ≤ 200kHz, 電圧： 0…3.3V…24V;

• 電力量エラー表示：Auto、r解決は 0.0001%.

4.5 時計

• 日次計算誤差範囲: ±0.05 s/d

5. 一般仕様

電源	AC（220±22）V、（50±2）Hz
ウォームアップタイム	30分
温度性能	保存温度：5℃～45℃ 動作温度：-10℃～55℃
耐湿性能	動作湿度: < 80% @ 30°C、 < 70% @ 40°C、 < 40% @ 50°C 保管湿度: (20%～80%)R・H、結露なし
通信インターフェース	RS232、RS485、LAN
D印象のテストベンチ（長幅テーブル H / 合計 H, んん）	位置 Nアンバー	3 ポジション	6 ポジション	12 ポジション	16 ポジション
	手動配線	1350800750/1140	1950800750/1140	——	——
	手動接続	1350750750/1395	1850750750/1395	1830750610/1765	2350750610/1765
パソコンデスクの寸法（長さ幅高さ, んん）	いいえ標準メーター	1000800750
パソコンデスクの寸法（長さ幅高さ, んん）	標準メーター	1500800750

6. 注文情報


特殊カスタマイズ機能選択表
カチカチ	オプション機能	説明
	手動配線	デフォルトオプションは圧着配線（メーターラック付き）ですが、手動配線はオプションです。
	高調波出力	2次～21次高調波
	単相と三相の両方に対応	最大 12 個のテストポジション
	変流器	最大 12 個のテストポジション
	標準メーター	クラス0.05 / 0.02
	その他の要件
