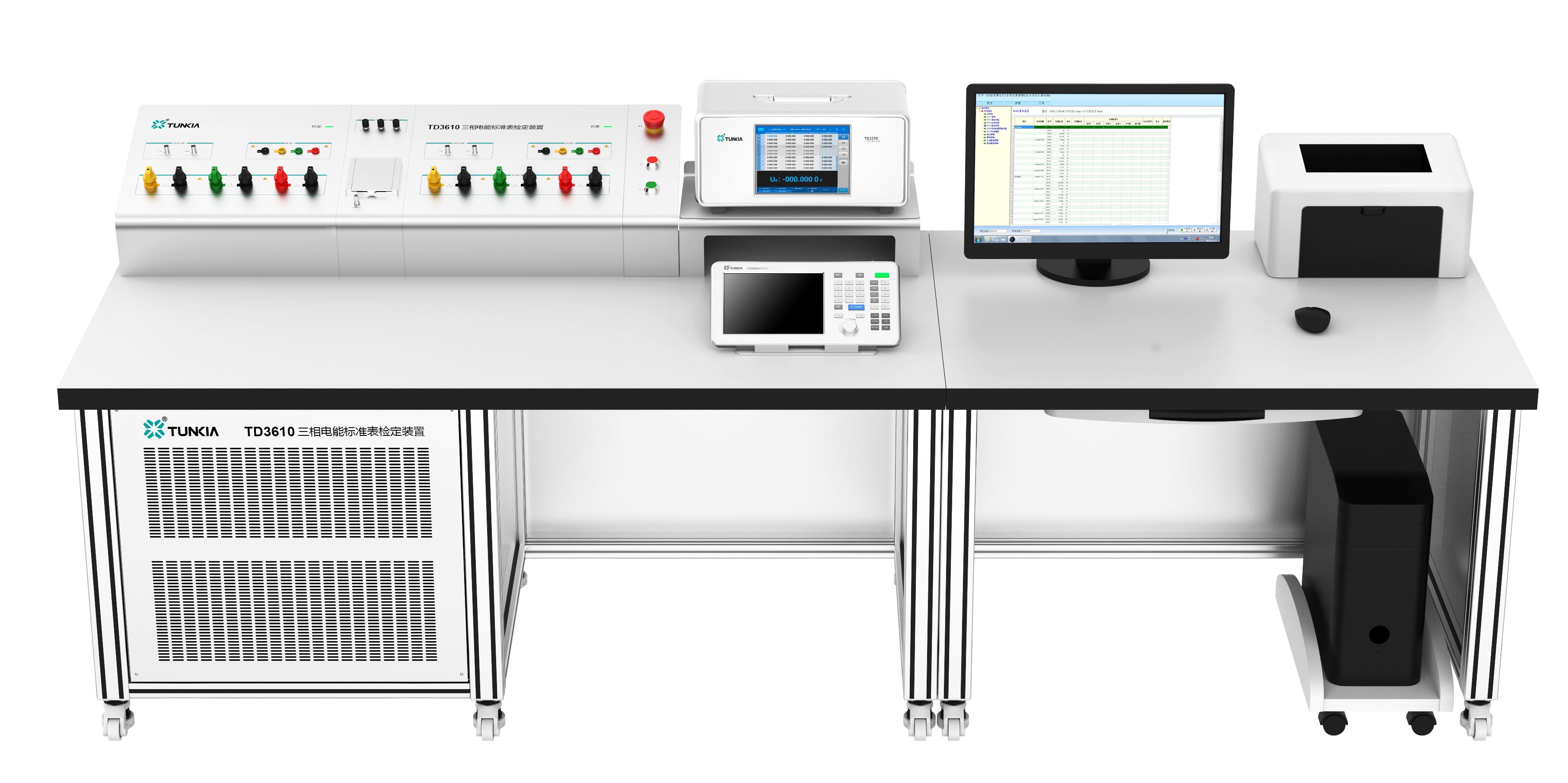

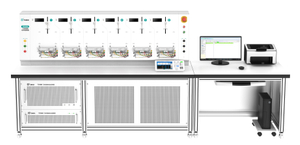

TD3610 三相標準電力量計検定装置

TD3610 三相エネルギー基準計用試験装置

1. 概要

TD3610は三相エネルギー基準規格の検証に適用されます。主に以下で構成されます 三相精密標準電源、 クラス0.01 三相標準電力量計、測定および制御プラットフォーム、PC（オプション）、および検証ソフトウェア。TD3610 は、クラス 0.02 以降の R46 AC 標準電力計または AC 標準電源の検証を自動的に完了できます。

2. 特徴

• 高い正確性：正確さクラス0.01、出力電力安定性は0.01%/2min。

• 高信頼性：自動レンジ切り替え。限界状態で機械の電源を入れたり切ったりした場合でも、測定精度を保証できます（500V, 100A）。

• 信頼の品質: 温度係数＜0.5ppm/K。

• 高調波出力 / 測定: 2 番目〜 63 番目 @ 50 Hz / 60 Hz、高調波成分と位相はプログラム可能です。

• 2 セットのテストボタン: デバイスには、互いに独立した一連の出力ボタンと測定ボタンがあります。

• 電力量測定：単相、三相3線、三相4線、正相、逆相（マイナス方向を含む）などの電力計測機能を搭載しています。

• 充実した分析機能：波形表示、状態図表示、安定性試験、変化曲線描画、データの統計解析など。

• モバイル測定および制御コンソール: ユーザーできる LCDタッチスクリーンを通じて出力値を読み取りまたは制御します。

3. 仕様

3.1 電圧 / 現在

力	範囲	解決	正確さ ± (読み取り値の ppm + レンジの ppm) [1]	温度係数 @ (15~30)°C ± (読み取り値の ppm + レンジの ppm) /°C
交流電圧	60 V	10μV	30+20	0.25+0.25
	120 V	0.1mV	30+20	0.25+0.25
	240 V	0.1mV	30+20	0.25+0.25
	480 V	0.1mV	30+20	0.25+0.25
交流電流	5mA	1nA	120+80	5+5
	10 ミリアンペア	10nA	60+40	3+3
	20 ミリアンペア	10nA	60+40	0.75+0.75
	50 ミリアンペア	10nA	30+20	0.25+0.25
	100 ミリアンペア	0.1μA	30+20	0.25+0.25
	200 ミリアンペア	0.1μA	30+20	0.25+0.25
	500 ミリアンペア	0.1μA	30+20	0.25+0.25
	1 A	1μA	30+20	0.25+0.25
	2 A	1μA	30+20	0.25+0.25
	5 A	1μA	30+20	0.25+0.25
	10 A	10μA	30+20	0.25+0.25
	20 A	10μA	30+20	0.25+0.25
	50 A	10μA	30+20	0.25+0.25
	100A	0.1mA	30+20	0.25+0.25
注 [1]: (ppm = 100 万分の 1) (例、10ppm = 0.001%)。

• 電圧/電流出力 / 測定範囲：6V～576V、0.2mA～120A、7桁表示

• 対称性: 電圧 ≤ 0.2%、現在 ≤ 0.5%、位相 ≤ 0.5°

• 電圧出力最大負荷: 45VA / (フェーズあたり)

• 電流出力最大負荷：90VA / (1相当たり)

• 保護機能：短絡保護、開路保護、過負荷保護

3.2 周波数/位相

タイプ

規制の範囲

最適な測定精度

頻度

45.000 00Hz～65.000 00Hz

50ppm*RD

段階

0.000 0°～359.999 9°

（I≧50mA）

0.003°

3.3 電力/電気エネルギー

出力 / 測定	電圧範囲	現在範囲	力率	精度 ± (読み取り値の%)
				45Hz≦F≦65Hz
電力・電気エネルギー測定	30V≦U≦480V	50mA≦I≦120A	0.5L～1～0.5C	0.01%*RD
		10mA≦I<50mA	1	0.01%*RD
			0.5L～1～0.5C	0.02%*RD
		3mA≦I<10mA	1	0.02%*RD
			0.5L～1～0.5C	0.04%*RD
		0.2mA≦I<3mA	1	0.02%*RD×3mA/I

• 出力電力安定性: 0.01% / 2min；

• M測定範囲電力/エネルギーの組み合わせ: 交流電圧そして交流電流範囲;

• 力率測定範囲: -1.000 00…0.000 00…1.000 00；

• 標準電気エネルギーパルス出力：高周波パルス出力ポートはフルレンジで60KHzを出力、低周波パルス出力ポートはフルレンジで6Hzを出力します。

• 標準エネルギーパルス入力: 周波数 ≤ 200 kHz、電圧: 0...3.3 V...24 V

• 電力量エラー表示：自動、 r分解能は0.0001%です。

4. 一般仕様

電源	AC（220±22）V、（50±2）Hz
ウォームアップタイム	30分
温度性能	保存温度：5℃～45℃ 動作温度：-10℃～55℃
耐湿性能	動作湿度: < 80% @ 30°C、 < 70% @ 40°C、 < 40% @ 50°C 保管湿度: (20%～80%)R・H、結露なし
標高	< 3000 メートル
通信インターフェース	RS232、LAN
