TH0400
TUNKIA
1. 概要

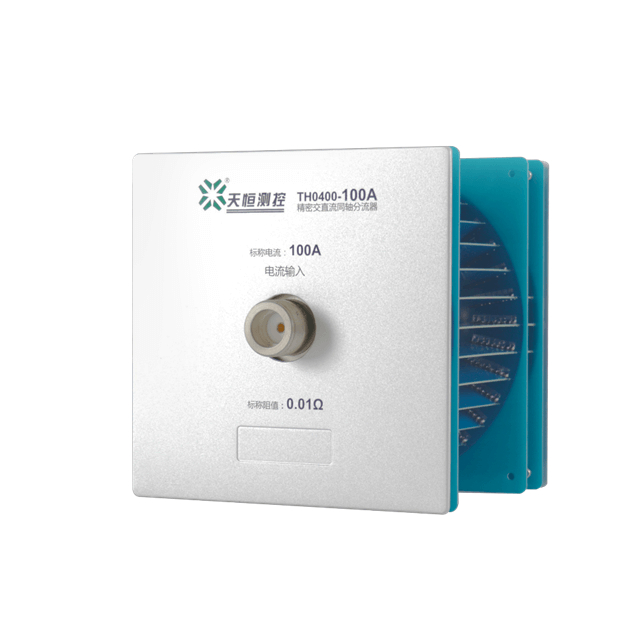

TH0400 は、さまざまな範囲の 14 個の高精度同軸シャント デバイスのシリーズです。公称入力電流1mA～100Aを1Vの微小電圧に変換し、広帯域の電流測定を実現します。広帯域電流源、変圧器、センサーなどの校正に適しています。
2. 特長
• 動作周波数：DC～100kHz
• AC/DC 差: ≤ 30 ppm@53 Hz
• 最適位相変位: 5 μrad
• 公称出力電圧: 1 V (他の電圧値はカスタマイズ可能)
• 年間変動: 典型値は 5 ppm、最大値は 18 ppm
• 瞬間的な電流衝撃にも耐えられる
• 1mA、10mA仕様はバッファ搭載可能です。
3. アプリケーション
☆ 広周波電流測定システムの構築 |
|
|
| 広帯域電流源と広帯域標準電圧計（TH2000ベクトル電圧アナライザなど）を使用した広帯域電流測定システムのセットアップ、広帯域電流信号の測定、広帯域電流源と広帯域電流計の校正などを行います。 |
☆ 広周波電力/エネルギー高精度測定システムの構築 |
|
広帯域 I/V 変換標準 (TH0150 広帯域分圧器など) と TH0200 ベクトル電圧アナライザを使用した広帯域電力/エネルギー高精度測定システムのセットアップ、広帯域電力/エネルギー信号の測定、広帯域電源、広帯域電力計、電力アナライザなどの校正装置。 |
☆ 広周波トランス/センサー校正システムの構築 |
|
広帯域定電流源と広帯域センサーテスター (TH2000 ベクトル電圧アナライザーなど) を備えた広帯域トランス/センサー測定システムをセットアップし、公称電流 ≤ 100 A でテストされたトランスまたはセンサーを校正します。 |
☆ 広周波トランス/センサー校正システムの構築 |
|
公称電流が 100 A を超えるトランス/センサーの校正には、TH0400 を標準器および検査対象機器の二次信号 I/V コンバーターとして使用し、広帯域定電流源および広帯域センサーテスター (TH2000 ベクトルなど)電圧アナライザ）は、広帯域トランス/センサー測定システムを構築するために使用されます。 |
