TH1300
TUNKIA

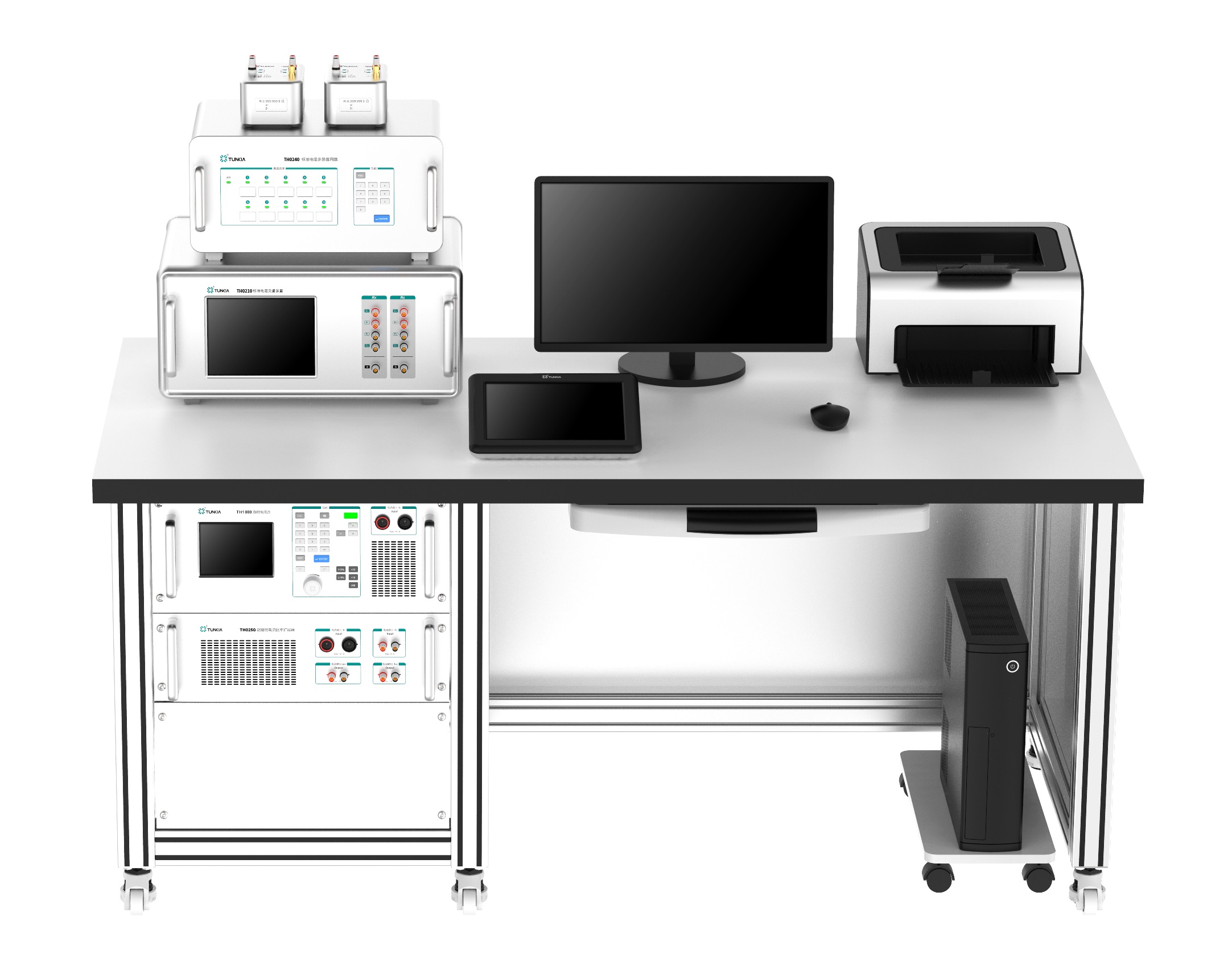

TH1300 完全に自動でプログラム可能な出力が可能 ±（0.1mA～10kA） 高精度、高安定性、 広い範囲 直流電流の。校正に適しています 抵抗付きDCシャント 0.1μΩ～100kΩの値、標準抵抗器、 高精度電流センサーの校正にも適しています。これは、高レベルの計測研究所向けの高精度の電流および抵抗伝送システムの確立に対する信頼できる技術保証を提供します。
3つ搭載 バイポーラ電流源のセット と 異なる出力範囲、すべてが可能です プログラム制御により迅速に整流され、 効果的に 熱電位の影響を取り除く 測定について 長期リレーによる接触不良のデメリットを回避 測定および試験用の産業用グレードの製品に高い信頼性を保証します。 その中で, TH6000 高電流源のモジュール設計であり、複数の 現在 ソース に直接並列接続できます 生成する ± ( 100A ～ 10kA DC 高 現在;TH1860 正確に出力できる ± ( 1A～1 10A） 直流電流も これは、超低ノイズ、高精度、高直線性、優れた精度を備えた定電流源です。TH0740 A 出力できる ±（0.1mA～1A） DC 電流 外部標準抵抗により、テストされる抵抗を正確に測定できます。
このシステムは、さまざまなグレードのシャントとセンサーの校正ニーズを満たすために、直接測定法と比較法という 2 つの校正スキームを使用して設計されています。 (1) 直接測定方法: 双極性障害の使用 現在 標準ソース 二次信号測定ユニットを使用すると、 0.02 レベル以下 直流 シャントか 現在のセンサーの高速自動校正。(2) 比較方法： 双極性障害の使用 現在の標準 ソース付き 超精密電流 比例拡張器 (カスケード可能)、超安定 標準抵抗、電流極性交換により超高精度を実現できる標準抵抗測定装置です。 0.02の校正に適しています そして 高精度 DC シャントと 電流センサー。
システムのすべてのコンポーネントはコンピュータソフトウェアによって制御でき、ユーザーが配線した後、自動校正、検査機器の元データの自動保存、校正証明書の自動エクスポート/印刷を実現できます。
lTH6000 バイポーラ高電流源: 双方向電源による駆動、内部回路を実現 ± (100A～10kA） バイポーラ 直流 プログラム可能な電流出力。 すべてのレンジシフトはリレーを使用しないため、大電流源の高速転流とレンジ切り替えを実現できます。, 効果的に 熱電位の影響を取り除く 抵抗測定については、 長期間のリレーによる接触不良の欠点を回避します。 このバイポーラ電流源方式により、計量検査用の工業グレードの製品に高い信頼性を保証できます。
モジュール設計 電流源の: 複数の電流源の出力を組み合わせて使用することで、各電流源には電流の測定および制御用の広帯域電流コンパレータが内蔵されており、電流の高い安定性と精度が保証されます。モジュール設計により、メンテナンス後もメンテナンス効率が向上します。将来のアップグレードも容易で、電流源モジュールを追加することで電流の出力範囲を拡張できます。 顧客の投資を節約します。
高い安定性と精度: DC 電流出力の短期安定性が達成できる 2.5ppm/分、8ppm/h;絶対精度±50μ A/A.ソフトウェア制御された大電流はゆっくりと上昇および下降し、電流サージを低減し、テスト対象製品の電力オーバーシュートを回避します。 そして 高精度のセンサーとシャント検出を保証します。
lTH1860 バイポーラ ウルトラス表 定電流源: 正確に出力できる ± ( 1 A～110A） バイポーラ DC 電流、短期安定性最大 0.4 ppm/min、1.5 ppm/h、絶対 正確さ ±15μ A/A, 超低ノイズ、高精度、高直線性、優れた精度を備えた定電流源であり、商用機器市場において前例のないレベルの精度と超低ノイズにアップグレードされました。 。
lTH0740A 標準 抵抗測定装置: 正確に出力できる ±(0.1mA～1A) 双極性直流電流、 外部の超安定標準抵抗器、実現範囲は 1Ω～標準抵抗100kΩの量伝送；デュアルチャンネル電圧比測定機能を搭載し、 超高精度電流比例延長器（カスケード接続可能）、超安定標準抵抗器、電流極性交換により実現可能 の範囲 0.1μ Ω～1Ω 超高精度抵抗または比伝送。
l超安定した標準抵抗: を備えたエア式標準抵抗です。 年間安定性 0 2ppm, できる で使用される (23±5)℃, サーモスタットオイルパンを必要とせずに超高安定性を実現します。
l標準抵抗マルチプレクサ: 異なる仕様の複数の標準抵抗器が 同時に接続されている、使用時の校正要件に従って、標準 アクセスされた異なる仕様の抵抗はプログラム制御によって切り替えられるため、ユーザーによる配線手順の繰り返しが減り、校正効率が効果的に向上します。
lセンサー特別テストツール: 設計 貫通コア大電流の高速配線用 センサー、 取り外し可能な電流銅棒を装備, これにより、テスト対象センサーと標準センサーの間に均一な磁界が形成され、測定誤差がさらに減少します。;また、センサー二次信号測定モジュールと電源モジュールが内蔵されており、センサーの比例誤差、直線性誤差、消費電力などの検出項目を完了できます。
lシャントの特別なテスト位置: 特別な 高電流配線用ブラケットは、DC シャントにアクセスするのに便利な特別なデバイス テスト位置になるように設計されています。高精度シャント二次電圧測定モジュールにより、シャントのエラー検出が実現でき、 R(I)、R(t)、その他の曲線を描くことができます。
lシステムのトレーサビリティ: 単一の電流源の独立した出力を追跡することによって、またはすべての電流源の全体的な出力を追跡することによって、大電流のトレーサビリティ校正を容易にすることができます。
