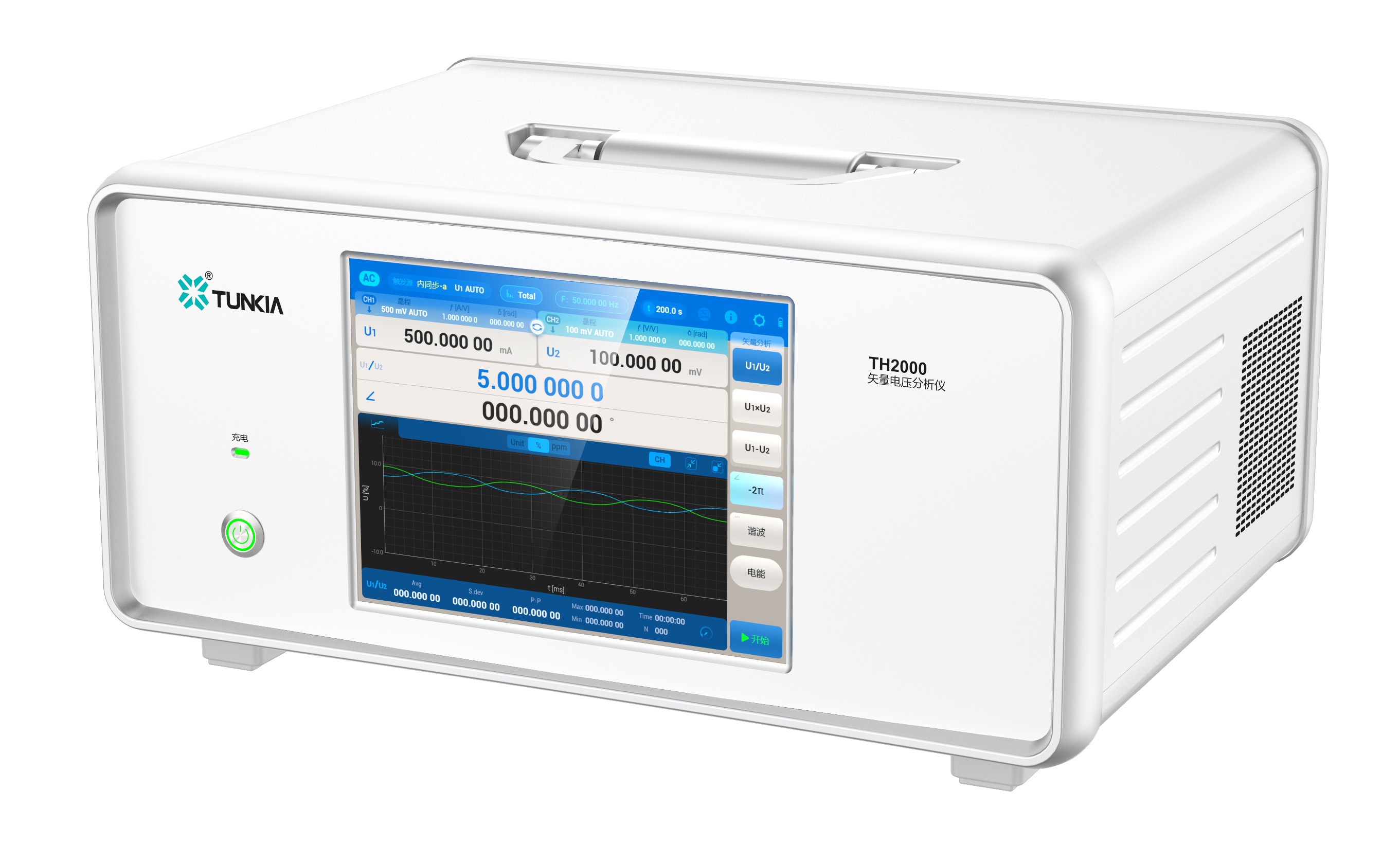

TH2000
TUNKIA
1. 概要
TH2000 高精度ベクトル電圧アナライザです。 比率誤差と 2 つのチャンネル電圧間の位相ずれ。TH2000は、電圧、電流、周波数、位相、高調波、電力などのさまざまな電気パラメータを測定および分析する機能を備えており、広帯域の電気測定に適しています。ntシナリオ。
2. 特長
• デュアルチャンネル 電圧測定範囲： 0.5mV～6V。
• 周波数測定範囲： DC、AC 10Hz～20kHz。
• 最高の 電圧と電力の不確かさは 50ppm と 100ppm です。
• 最高の 位相変位の不確かさは 0.0005°。
• デュアルチャネルのサポート 電圧の逓倍および分圧動作。
• できる 2を測定して分析するnd～256番目 高調波。
• 高調波成分、全高調波歪み、スペクトル図を表示できます。
• 測定されたデータの統計的分析 電気パラメータ。
• 内部同期と外部同期の両方をサポートします。
• バッテリー電源をサポートし、CMRRを向上させます。
• USB、RS232、LAN 通信インターフェイス。
• 液晶タッチスクリーンを搭載。
3. アプリケーション
• 広帯域電圧の測定
• 広帯域電流の測定
• 広帯域電気パラメータの測定 デュアルチャンネル
• 広帯域の構築 電力・電気エネルギー計測システム
• 広帯域の校正 電源/メーターおよびパワーアナライザー
• 校正中 の 比率誤差と の位相変位 wideband 現在 変成器 / トランスデューサー
• 校正中 の 比率誤差と の位相変位 wideband 電圧 ディバイダー / トランスデューサー
☆ 広帯域電圧の測定 |
|
• ワイドバンドを搭載 電圧 ディバイダ（ TH0150) を構築するには wideband 電圧測定システムを調整し、 wideband 電圧源/メーター. |
☆ 広帯域電流の測定 |
|
• 同軸シャント（等）を搭載 TH0400) を構築するには wideband 電流測定システムを調整し、 wideband 電流源/メーター. |
☆ 広帯域電力/電気エネルギー測定システムの構築 |
|
• 広帯域V/V変換装置（など）を搭載 TH0150）と 広帯域I/V変換装置(など) TH0400) を構築するには wideband 電力/電気エネルギー測定システムを校正し、 wideband 電源/メーターおよびパワーアナライザー. |
☆ 広帯域トランス/トランスデューサーの校正 |
|
• ワイドバンドを搭載 現在 変成器 /センサーと 同軸シャント を構築する wideband 測定システムを調整し、 比率誤差と の位相変位 広帯域トランス, トランスデューサまたは I/V 換算基準. |
☆ 広帯域分圧器/変圧器の校正 |
|
• 装備 電圧 ディバイダー を構築する wideband 測定システムを調整し、 比率誤差と の位相変位 wideband 電圧 分配器、変圧器、またはトランスデューサ. |
