TI1100 高精度 AC/DC 電流校正器

TI1100 は、高い安定性と精度を備えた AC/DC 電流源で、産業用生産ラインなどの現場での電流計の校正に適用されます。TI1100 の電流測定精度は、クラス 0.01(DC) およびクラス 0.02(交流）。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TI1100
製品ブランド：
TUNKIA

TI1100 高精度 AC/DC 電流校正器

1. 概要

TI1100 は、高い安定性と精度を備えた AC/DC 電流源であり、産業用生産ラインなどの現場での電流計の校正に適用されます。

2. 特徴

• AC/DC電流出力：10μA〜10.5A

• スタンダードバージョン（TI1100-B）とアドバンスバージョン（TI1100-C）を用意

• 標準バージョン (TI1100-B) の一般的な仕様:

周波数：DC、AC 10Hz～2kHz。

一般的な短期安定性: 0.01%/分

最適な精度: DC 0.02、AC 0.05。

• アドバンストバージョン (TI1100-C) の一般的な仕様:

周波数：DC、AC 10Hz～10kHz

一般的な短期安定性: 0.005%/分

最適な精度: DC 0.01、AC 0.02。

• ショートカット出力キー。

• プログラム可能な校正スキーム。

• RS232、LAN、USB 通信インターフェイス。

3. アプリケーション

☆ 電流測定器の校正

TI1100 高精度 AC/DC 電流校正器電流測定器の校正

• AC/DC電流計の校正やマルチメータの電流測定に適しています。

☆ 便利な操作性

TI1100 高精度 AC/DC 電流校正器便利な操作

• フロントパネルには10個のショートカットキーがあり、1つのキーで対応する値を画面上に出力できます。

☆ キャリブレーションスキームの設定

TI1100 高精度 AC/DC 電流校正器の校正スキームの設定

• 異なる仕様のマルチメータの校正用に、複数の校正スキームを編集および保存できます。

4. 仕様（TI1100-B）

4.1 直流電流出力

範囲	電流出力	解決	短期安定性 (%/分)	正確さ ±(%*出力+μA)	コンプライアンス電圧 (V)
300μA	±(10.0000μA～330.0000μA)	100pA	0.02	0.012 + 0.03	11V
3mA	±(0.300000mA～3.300000mA)	1nA	0.01	0.012 + 0.24	11V
30mA	±(3.00000mA～33.00000mA)	10nA	0.01	0.012 + 2.4	9V
300mA	±(30.0000mA～330.0000mA)	100nA	0.01	0.012 + 24	7V
1A	±(0.100000A～1.100000A)	1μA	0.01	0.012 + 80	6V
10A	±(1.00000A～10.50000A)	10μA	0.01	0.012 + 800	4V

• 出力範囲：±(10μA～10.5A)。

• 7桁表示。

• 調整細かさ：0.002％※RG。

• リップル係数:<0.1%。

• 保護機能: 開回路保護、過負荷保護、過熱保護。

4.2 AC電流出力

範囲	電流出力	頻度	解決	正確さ ± (%*出力 +μA)	コンプライアンス電圧 (rms)
300μA	10.0000μA～330.0000μA	10Hz～45Hz	100pA	0.05+0.2	7V
		45Hz～400Hz		0.03 + 0.1
		400Hz～2kHz		0.04+0.2
3mA	0.300000mA～3.300000mA	10Hz～45Hz	1nA	0.05+0.5	7V
		45Hz～400Hz		0.03+0.3
		400Hz～2kHz		0.04+0.5
30mA	3.00000mA～33.00000mA	10Hz～45Hz	10nA	0.05+5	6V
		45Hz～400Hz		0.03+3
		400Hz～2kHz		0.04+5
300mA	30.0000mA～330.0000mA	10Hz～45Hz	100nA	0.05+50	5V
		45Hz～400Hz		0.03+30
		400Hz～2kHz		0.04+50
1A	0.100000A～1.100000A	10Hz～45Hz	1μA	0.05+150	4V
		45Hz～400Hz		0.03 + 100
		400Hz～2kHz		0.04+150
10A	1.00000A～10.50000A	45Hz～400Hz	10μA	0.03 + 1000	2.5V
		400Hz～2kHz		0.04+1500

• 出力範囲：±(10μA～10.5A)。

• 7桁表示。

• 調整細かさ：0.002％※RG。

• 歪み: <0.3%。

• 保護機能: 開回路保護、過負荷保護、過熱保護。

4.3 周波数

範囲	解決	精度 (±%*RD)
10.00000Hz ≤ F ≤ 99.99999Hz	0.01mHz	0.01
100.0000 Hz ≤ F ≤ 999.9999 Hz	0.1mHz	0.01
1.000000kHz≦F≦2.000000kHz	1mHz	0.01

5. 仕様（TI1100-C）

5.1 直流電流出力

範囲	電流出力	解決	24時間安定性(Tcal±1℃)	正確さ 1年(Tcal±5℃)	コンプライアンス電圧
範囲	電流出力	解決	±(ppm*出力 + μA)
100μA	±(10.0000μA～110.0000μA)	100pA	50+0.01	100+0.02	10V
1mA	±(0.100000mA～1.100000mA)	1nA	40+0.02	80+0.04	10V
10mA	±(1.00000mA～11.00000mA)	10nA	30+0.2	60+0.4	9V
100mA	±(10.0000mA～110.0000mA)	100nA	30+2	60+4	7V
1 A	±(0.100000A～1.100000A)	1μA	30+20	60+40	4V
10A	±(1.00000A～10.50000A)	10μA	50+300	100+500	4V

• 出力範囲：±（10μA～10.5A）。

• 7桁表示。

• 調整細かさ：0.002％※RG。

• リップル係数: <0.1%。

• 保護機能: 開回路保護、過負荷保護、過熱保護

5.2 AC電流出力

範囲	電流出力	頻度	解決	正確さ ± (%*出力 +μA)	コンプライアンス電圧 (rms)
100μA	10.0000μA～110.0000μA	10Hz～45Hz	100pA	800+0.04	6.5V
		45Hz～2kHz		600+0.04
		2kHz～10kHz		800+0.1
1mA	0.100000mA～1.100000mA	10Hz～45Hz	1nA	300+0.1	6.5V
		45Hz～2kHz		200+0.1
		2kHz～10kHz		300+0.2
10mA	1.00000mA～11.00000mA	10Hz～45Hz	10nA	200+0.8	6V
		45Hz～2kHz		120+0.8
		2kHz～10kHz		300+2
100mA	10.0000mA～110.0000mA	10Hz～45Hz	100nA	200+8	5V
		45Hz～2kHz		120+8
		2kHz～10kHz		300+20
1 A	0.100000A～1.100000A	10Hz～45Hz	1μA	200+80	3.5V
		45Hz～2kHz		120+80
		2kHz～10kHz		300+200
10A	1.00000A～10.50000A	10Hz～45Hz	10μA	200 + 1000	2.5V
		45Hz～2kHz		120+1000
		2kHz～5kHz		300+2000

• 出力範囲：±（10μA～10.5A）。

• 7桁表示。

• 調整細かさ：0.002％※RG。

• 歪み:<0.5%

• 保護機能: 開回路保護、過負荷保護、過熱保護。

5.3 周波数

範囲	解決	精度 (±%*RD)
10.00000Hz ≤ F ≤ 99.99999Hz	0.01mHz	0.01
100.0000 Hz ≤ F ≤ 999.9999 Hz	0.1mHz	0.01
1.000000kHz≦F≦9.999999kHz	1mHz	0.01
10.00000kHz	10mHz	0.01

6. 一般仕様

電源	AC(220±22)V、(50±2)Hz
最大消費電力	100VA
ウォームアップタイム	前回のウォームアップからの時間の 2 倍、最大 30 分。
作業環境	0℃～55℃、30％R・H～80％R・H、結露なきこと
保管環境	-30℃～70℃、10%R・H～90%R・H、結露なきこと

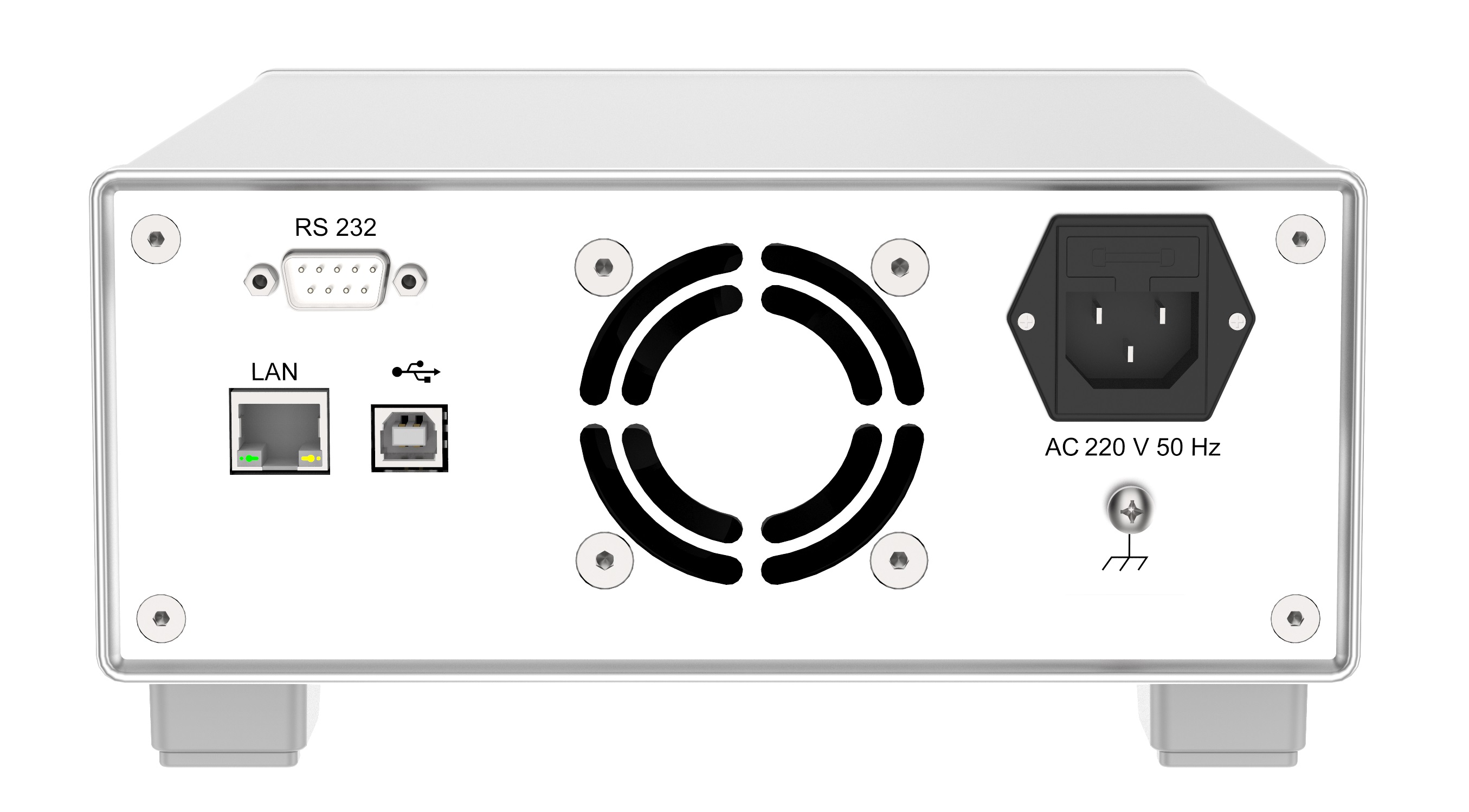

通信インターフェース	USB×1、LAN×1、RS232×1
Dimensions	215mm（W外寸) x 252 mm (奥行き) x 88 mm (高さ) (脚を除く)。
画面	3.5インチカラー液晶
重さ	約5kg
