TS1700
TUNKIA

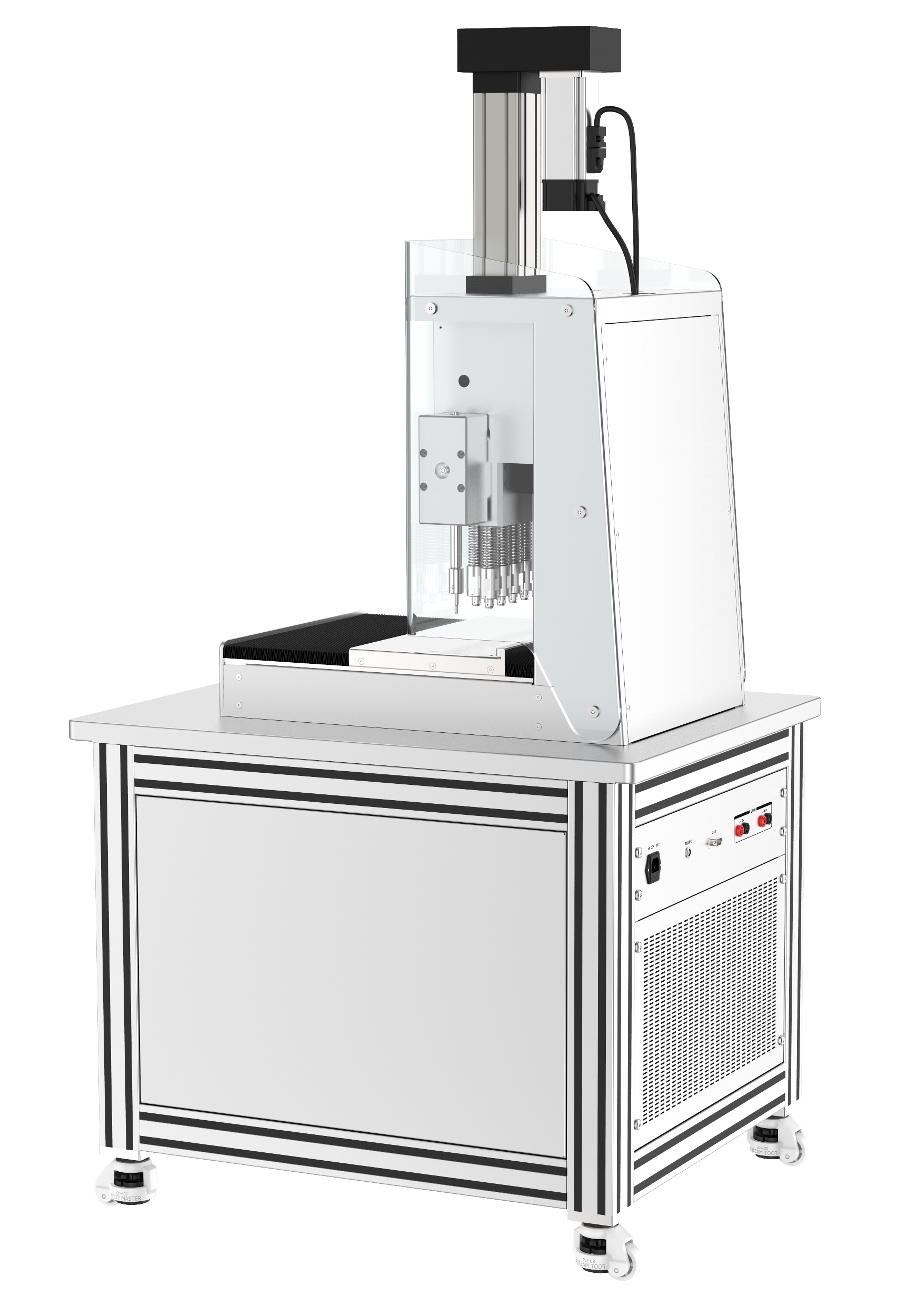

*上記の写真は参考用であり、実際に納品される可能性があります
TS1700は 特別 楽器 のために 電磁鋼板の絶縁抵抗測定。の 楽器 電磁鋼板の層間抵抗を測定するための手動反転をサポートします。 参照基準は、 IEC60404-11。
DC安定化電源と高精度電流測定ユニットを内蔵しており、測定不確かさは最大0.1%です。
電圧値は各測定中に 500 mV で安定させることができ、ループ電流は同期して測定されます (範囲: 0 ～ 1.2 A)。
コンタクト実行構造: 2 本のオーガービット、10 本のコンタクト付き金属棒、および加圧装置で構成されます。
標準コンタクト（標準推奨）：1つのコンタクトの面積は約 64.5 んん2、合計面積 10 は次のようになります。 645 んん2.
オプションコンタクト（オプション）：1個のコンタクトの面積は約 100 んん2、合計面積 10 は次のようになります。 1000 んん2.
ドリルは切れ味が良く、一定の圧力下で電気鋼の表面皮膜を容易に貫通できます。
ドリルビットとコンタクトの金属ロッドは電動シリンダによって駆動され、同期して垂直方向に移動し、試験サンプルに接触します。
テスト中、単一コンタクトの表面圧力は約 2 N/mm2、圧力センサーが装備されており、加えられた圧力をリアルタイムで監視します。
サンプルトレイ: サンプルを前後に移動させて、複数の異なるテスト領域を見つけ、複数のテストデータセットを取得できます。ソフトウェアを使用して、1 ～ 5 グループのテスト ポイントを設定できます。
システム検証標準装置：システムの日常検証用の標準抵抗回路基板が装備されています。
モバイルテストコンソール：LCDタッチスクリーンを通じてテストパラメータを設定し、テストステータスと結果を観察し、使いやすいです。
プロフェッショナルなテスト ソフトウェア: パラメータの設定やサンプルの配置に加えて、他のテスト プロセスもソフトウェアを通じて自動的に完了できます。
ソフトウェアは、試験の電圧値、電流値、圧力値をリアルタイムで表示し、試験データの各グループを記録できます。

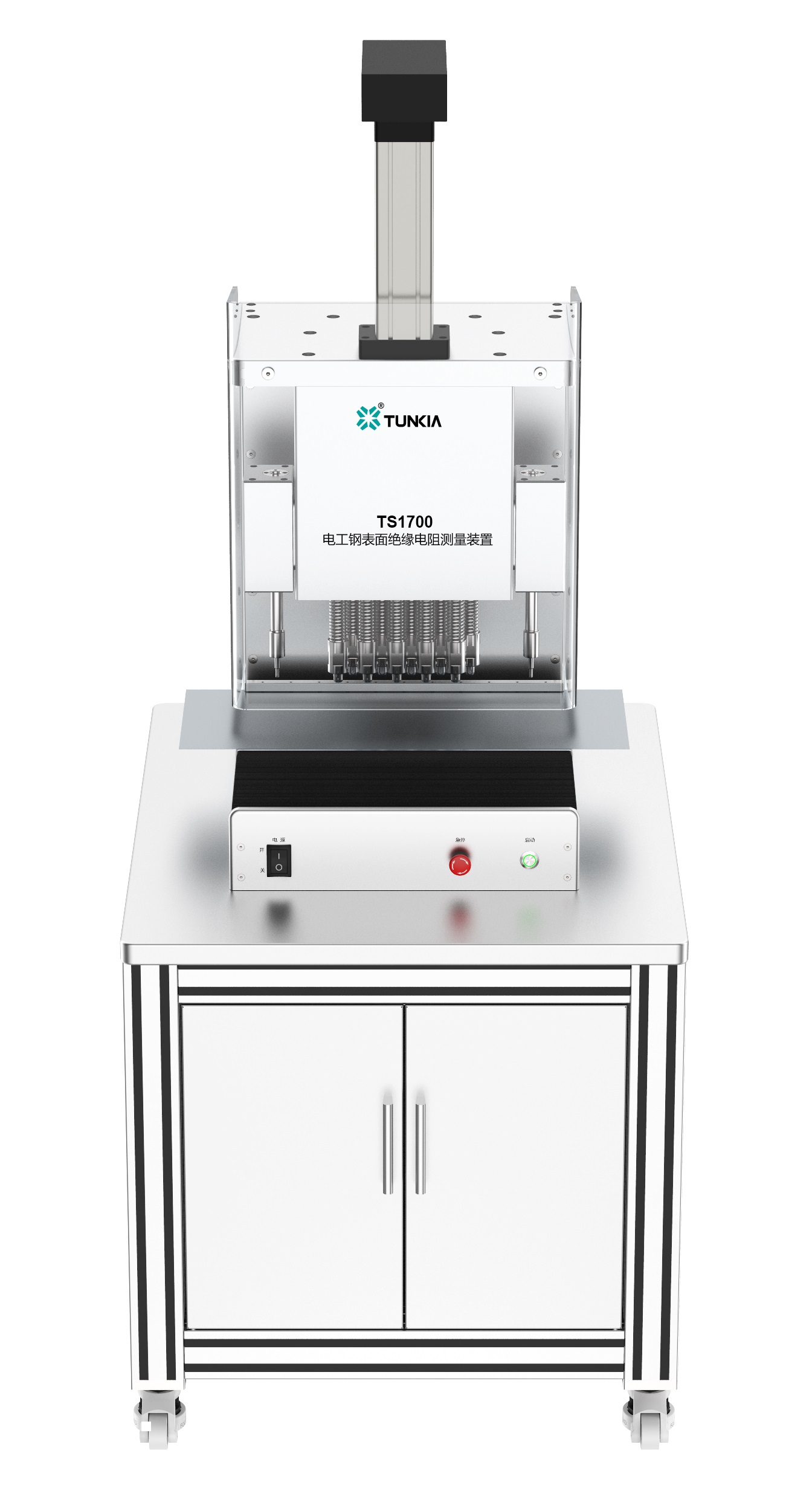

*上記の写真は参考用であり、実際に納品される可能性があります
