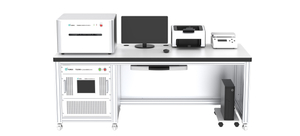

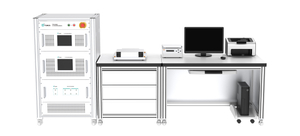

5. 仕様 m磁気パラメータ
頻度 | パラメータ | 範囲[1] | 不確実性 (k=2) [6] | 再現性[6] |
直流 | Hm | 午前1時...30kA/m | 0.5% | 0.2% |
Jm | 10mT...2.0T | 1.0% | 0.3% |
Bm | 10mT...2.1T | 1.0% | 0.3% |
Br | —— | 1.0% | 0.3% |
Hc | —— | 1.0% | 0.5% |
μi | —— | 4.0% | 1.5% |
μm | —— | 2.0% | 1.0% |
＜50Hz | Hm | 午前5時...10kA/m / 30kA/m[5] | 0.5% | 0.2% |
Jm / Bm | B5[2]...B10000 /B30000[5] | 0.5% | 0.2% |
追伸 | P0.1[3]...P1.9 ( P1.7 ) | 1.0% | 0.3% |
50Hz / 60Hz | Hm | 5 午前...10kA/m / 30 kA/m[5] | 0.3% | 0.2% |
Jm / Bm | B5[2]...B10000 /B30000[5] | 0.3% | 0.1% |
Ps | P0.1[3]...P1.9 ( P1.7 ) | 0.5% | 0.2% |
400Hz | Hm | 5 午前...2.5 kA/m | 0.5% | 0.2% |
Jm / Bm | B5[2]...B2500 | 0.5% | 0.2% |
Ps | P0.1[3]...P1.7 ( P1.5 ) | 1.0% | 0.5% |
1kHz | Hm | 5 午前...800 午前 | 1.0% | 0.3% |
Jm / Bm | B5[2]...B800 | 1.0% | 0.3% |
Ps | P0.1[3]...P1.5 ( P1.0 ) | 2.0% | 0.5% |
2.5 kHz | Hm | 5 午前...200 午前 | 1.0% | 0.3% |
Jm / Bm | B5[2]...B200 | 1.0% | 0.3% |
Ps | P0.1[3]...P1.0 | 2.0% | 0.5% |
10kHz | Hm | 5 午前...100A/分 | 2.0% | 0.5% |
Jm / Bm | B5[2]...B100 | 2.0% | 0.5% |
Ps | P0.1[3]...P0.5 | 4.0% | 1.0% |
20kHz | Hm | 5 午前...50A/分 | 2.0% | 0.5% |
Jm / Bm | B5[2]...B50 | 2.0% | 0.5% |
Ps | P0.1[3]...P0.2 | 4.0% | 1.0% |
条件：（23±5）℃、前に消磁されました 測定.
正確さ： 測定枠へのサンプルの乗せ方や位置により1%～2%の誤差が生じます。
再現性: 同じものを置く 標本 所定の位置に固定し、動かさないようにして10回繰り返し測定します。10 回の測定値の最大値または最小値から平均値を引いた値を平均値で割った値をとり、その 2 つの最大値が再現性を表します。
注: [1] この表は参考値を示しているだけです 測定する ポイントと、Hm、Jm/Bm、Ps などのインデックスで到達できます。 標本 実際の 測定 材料の性能、品質に関係します。 標本、周波数、電流、電圧など。
注: [2] B5 磁界Hが5A/mのときの磁束密度の値を指します。 測定する 括弧内は無方向性鋼の点です。
注3] P0.1 磁束 B が 0.1T の場合の特定の全損失値を指し、代表的な 測定 無方向性鋼の場合の点は括弧内にあります。
注: [4] 中高周波用 測定、対応するエプスタイン フレームを選択します。
注: [5] 選択された有効励起電力が 1500VA の場合、磁場は 30 kA/m に達する可能性があります。 と 対応するエプスタイン フレーム.
注: [6] 不確実性と再現性は典型的なものです 測定する ポイント、のパフォーマンスに関連します。 測定された 材料。
6. 電気的パラメータの仕様 (AC)
O出力能力 | Vオルテージ | 0.1V実効値～200V実効値 |
頻度 | 3 ヘルツ... 2.5 kHz...10kHz...20kHz (オプション) |
P低い | 0 ～ 500VA / 1500VA オプション (選択ガイドを参照) |
C現在の | 500VA | 500VA/1500VA (オプション) |
1500VA | 00.5mAPK ～ 15APK |
Hアルモニック | 2... 63 (オプション) |
S仕様 | 頻度 (Hz) | 電圧と電流の実効値の不確かさ（k=2） | 有効電力の不確実性（k=2） |
3 ≤ F < 45 | 0.1%*RG [7] | 0.2%*FS [8] |
45 ≤ F ≤ 65 | 0.05%*RG [7] | 0.1%*FS [8] |
65 ≤ F ≤ 400 | 0.05%*RG [7] | 0.15%*FS [8] |
400 < F ≤ 1k | 0.1%*RG [7] | 0.2%*FS [8] |
1 k F ≤ 2.5 k | 0.2%*RG [7] | 0.5%*FS [8] |
2.5 k F ≤ 10k | 0.5%*RG [7] | 1.0%*FS [8] |
10k F ≤ 20k | 1.0%*RG [7] | 2.0%*FS [8] |
注: [7] RG 範囲です；
注: [8] FS= 電圧レンジ×電流レンジ、位相角75度以内の場合。
7. 電気的パラメータの仕様(DC)
O出力キャパシタイ | Vオルテージ | ±0.1V ～ ± 20V |
C現在の | ±00.5mA ～ ±40 A |
P低い | 0 ～ 800 W |
調整の細かさ の 現在 | 0.005%*RG |
S仕様 | C現在の | U不確かさ（k=2） | 0.2%*RG |
フラックス | 範囲 | 5mWb、100mWb、350mWb |
ゼロドリフト | ±(0.05%*RG)/分 または ±1 μWb/分 (どちらか大きい方） |
U不確かさ（k=2） | 0.3%*RG+5 μWb |

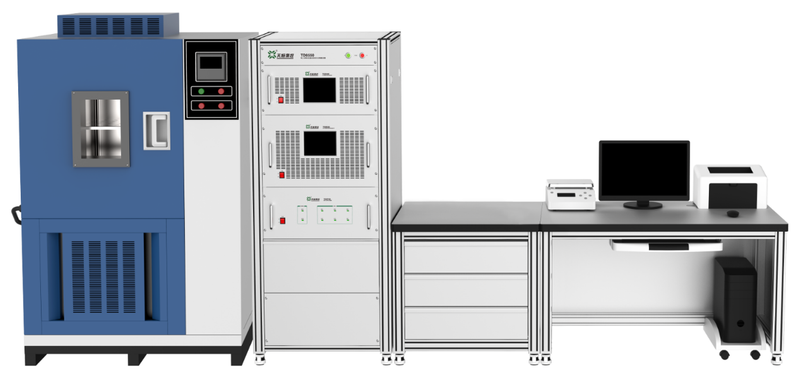

8. T温度コントローラー
内部 音量 | 150L |
内部 Dimensions | 500mm×600mm×600mm（幅×奥行き×高さ） |
品質 | について 250kg |
温度範囲 | -40℃～200℃ 低温～-50℃℃，高い までの温度至220℃ |
温度の安定性 | ± 0.5℃ |
偏差 の 温度 | ± 2.0℃ |
Tの時間気温上昇 | T気温は-40℃から上昇 で 毎分1~5℃。200℃までの合計時間は70分未満です。 |
の時間 T温度低下 | コンプレッサーは25℃で起動し、温度が下がる で 毎分1～4℃。温度が-40℃に下がった場合、冷却時間は35分未満です |
9. エプスタインフレーム
内蔵の風束補償コイルはIEC60404-2またはIEC60404-10規格に準拠しています。
カットと配置は、 specimenに従うものとします IEC60404-2。
タイプ | モデル | 長さ | ターン | ルーメン 身長 | 測定方法 | 最大磁場 | 働く 温度 | 頻度 |
通常 エプスタインフレーム | TS7000-A | 25cm | 700 T | 10mm | MC | 10kA/m | 0℃～45℃ | ≤400Hz |
TS7000-B | 25cm | 700 T | 10mm | MC | 30kA/m | 0℃～45℃ | ≤400Hz |
TS7000-あ、HM | 25cm | 700 T | 10mm | MC / H-C油 | 10kA/m | 0℃～45℃ | ≤400Hz |
TS7000-B-HM | 25cm | 700 T | 10mm | MC / H-C油 | 30kA/m | 0℃～45℃ | ≤400Hz |
中周波エプスタインフレーム | TS7010 | 25cm | 200 T | 5mm | MC | 800A/分 | 0℃～45℃ | 400Hz～10kHz |
高周波エプスタインフレーム | TS7020 | 25cm | 100 T | 5mm | MC | 100 午前 | 0℃～45℃ | 10kHz～20kHz |
高温エプスタインフレーム | TS7100-A | 25cm | 700 T | 10mm | MC | 10kA/m | -55℃～220℃ | ≤400Hz |
TS7100-B | 25cm | 700 T | 10mm | MC | 30kA/m | -55℃～220℃ | ≤400Hz |
TS7100-B-HM | 25cm | 700 T | 10mm | MC / H-C油 | 30kA/m | -55℃～220℃ | ≤400Hz |
注: ユーザーは対応するものを選択する必要があります。 Eテスト周波数と最大磁場に応じた psstein フレーム。
注記： SMCと両方を選出する H・測定用コイル。ホストは MC をサポートする必要があり、 H-コイル方式。
