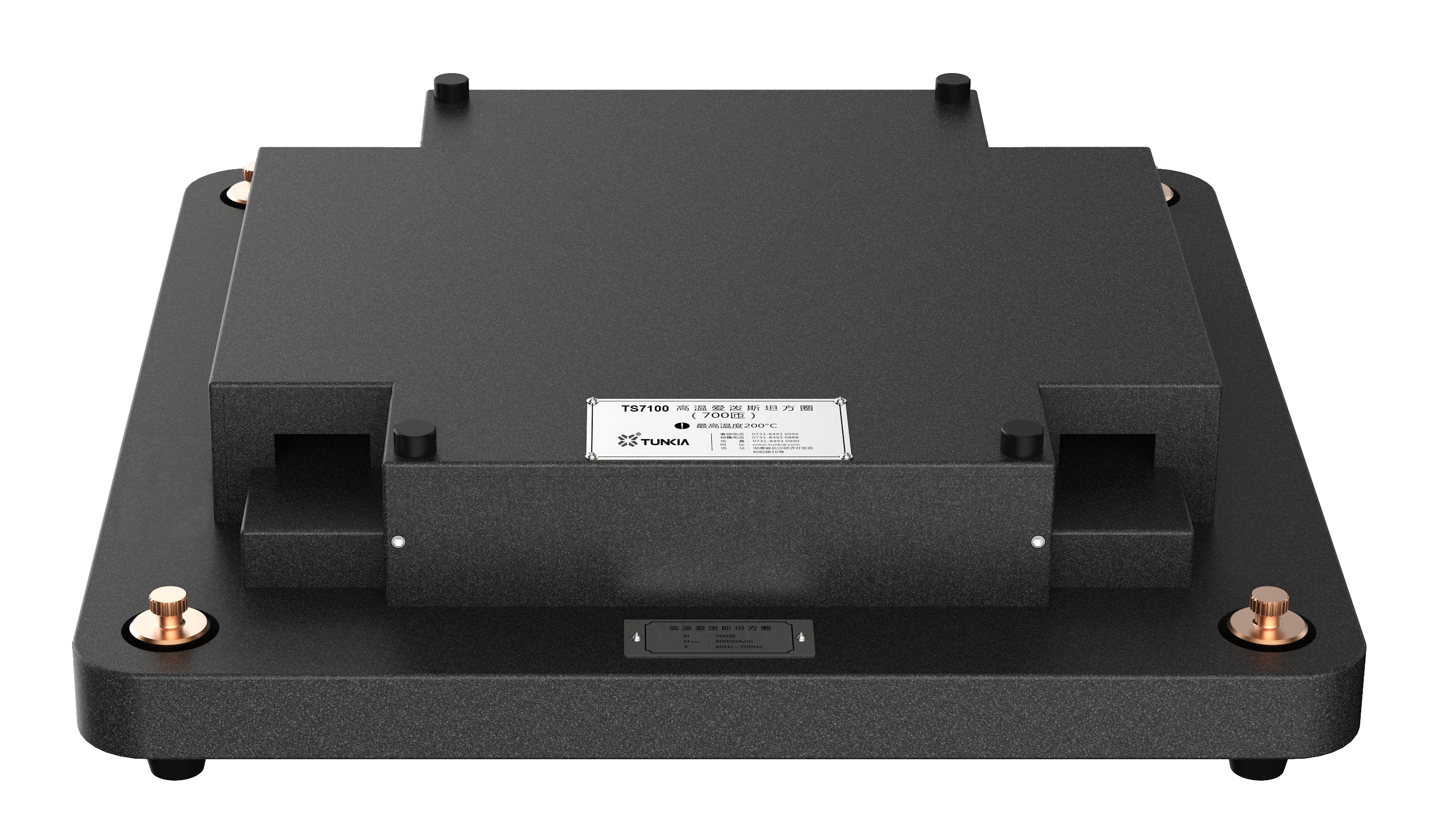

TS7000 / TS7010 /TS 7020 / TS7100 エプスタインフレーム

エプスタインフレームは、TS1000 / TS1020 / TS1100 / TS1200 / TS1300 / TS3000などの電磁鋼用磁気特性測定システムの付属品です。試験片のサイズは30 mm (W) × (280 ~ 320) mm (L)です。通常、中周波、高周波、高温などのエプスタインフレームがあります。磁界測定方法：MCコイルとHコイル。
内蔵の風束補償コイルはIEC60404-2またはIEC60404-10規格に準拠しています。
試験片の切断と配置は IEC60404-2 に準拠するものとします。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
TS7000 / TS7010 /TS 7020 / TS7100
製品ブランド：
TUNKIA

TS7000 /TS 7010 / TS7020 / TS7100 エプスタインフレーム

1.S概説

l エプスタインフレームは、電磁鋼板用の磁気特性測定システムの付属品です。 TS1000 / TS1020 / TS1100 / TS1200 / TS1300 / TS3000。

l サイズ試験片のs 30mm(W)×(280～320)mm(L)です。

l 通常、中周波、高周波、高温などのエプスタインフレームがあります。

l 磁界測定方法：MCおよびHコイル。

l 内蔵の風束補償コイルはIEC60404-2またはIEC60404-10規格に準拠しています。

l カットと配置は、 specimenに従うものとします IEC60404-2.

2. 仕様

タイプ	モデル	長さ	ターン	ルーメン身長	測定方法	最大磁化磁界	働く温度	頻度
通常エプスタインフレーム	TS7000-A	25cm	700 T	10mm	MC	10kA/m	0℃～45℃	≤400Hz
	TS7000-B	25cm	700 T	10mm	MC	30kA/m	0℃～45℃	≤400Hz
	TS7000-あ、HM	25cm	700 T	10mm	MC / H-C油	10kA/m	0℃～45℃	≤400Hz
	TS7000-B-HM	25cm	700 T	10mm	MC / H-C油	30kA/m	0℃～45℃	≤400Hz
中周波エプスタインフレーム	TS7010	25cm	200 T	5mm	MC	800A/分	0℃～45℃	400Hz～10kHz
高周波エプスタインフレーム	TS7020	25cm	100 T	5mm	MC	100 午前	0℃～45℃	10kHz～20kHz
高温エプスタインフレーム	TS7100-A	25cm	700 T	10mm	MC	10kA/m	-55℃～220℃	≤400Hz
	TS7100-B	25cm	700 T	10mm	MC	30kA/m	-55℃～220℃	≤400Hz
	TS7100-B-HM	25cm	700 T	10mm	MC / H-C油	30kA/m	-55℃～220℃	≤400Hz
